本文将描述使用光学计量来测量配合外花键和内花键的轮廓和表面粗糙度。
用于此测量任务的计量系统是 InfiniteFocusG5 系统,该系统配备了 Advanced Real3D RotationUnit 以保持和旋转样品,如下图 1 所示。

表面粗糙度测量Alicona_InfiniteFocusG6
图1

要测量的部件,示例 6 和 7 如下图 所示

在使用中,要测量的零件位于 3 爪安装卡盘中。

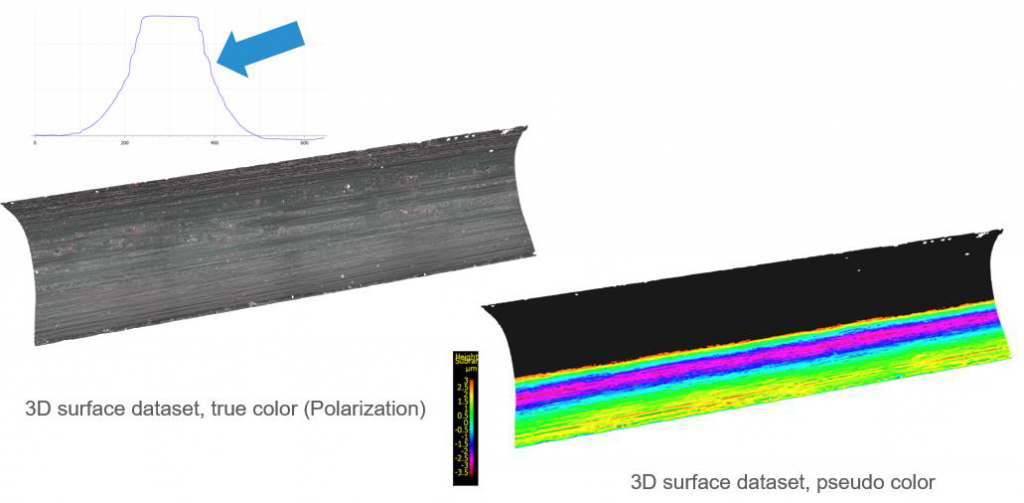

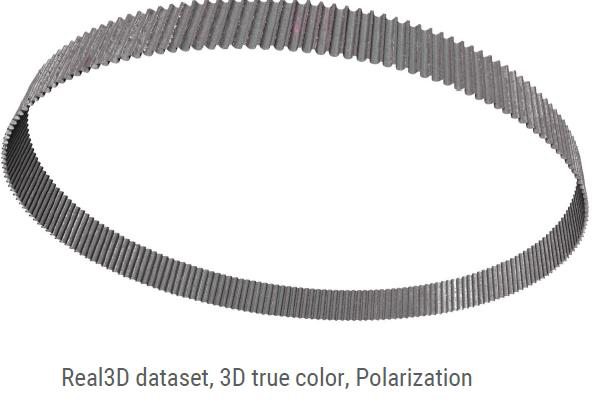

然后扫描样本 6 以产生完整的高分辨率数据集,然后以真彩色或与高度相关的伪彩色显示,如下图3所示

使用 Alicona 轮廓测量模块,现在可以

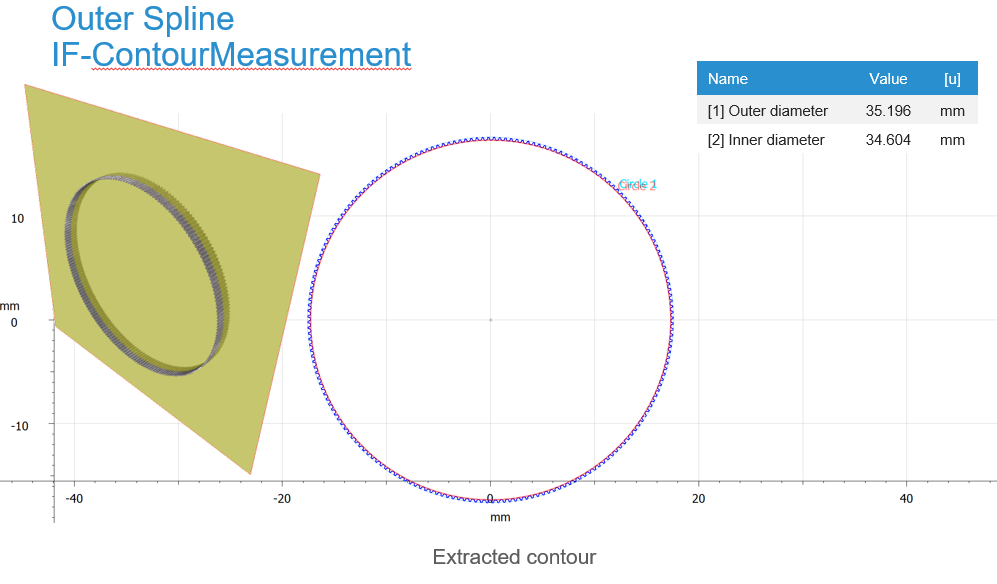

测量齿轮的内径和外径,如图 4 所示。

图4

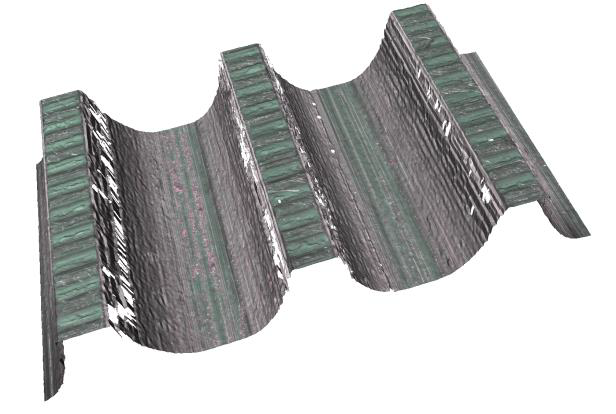

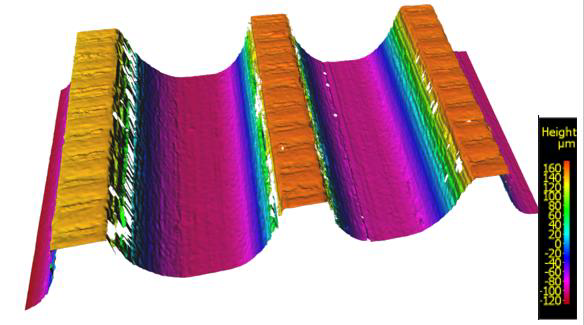

使用数据集的一部分,可以以真彩色和伪彩色显示和测量花键齿形,如下图 5 和图 6 所示。

图5

图6

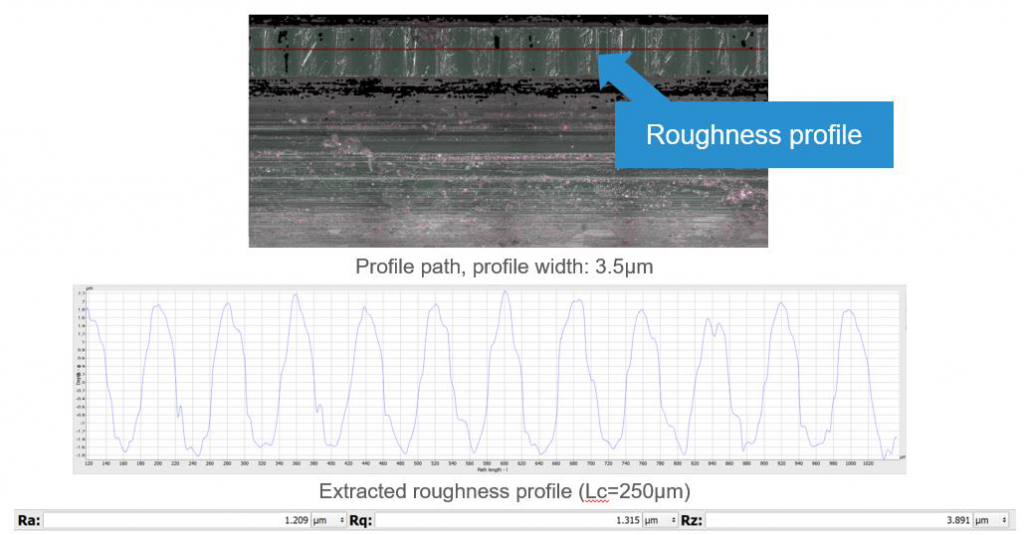

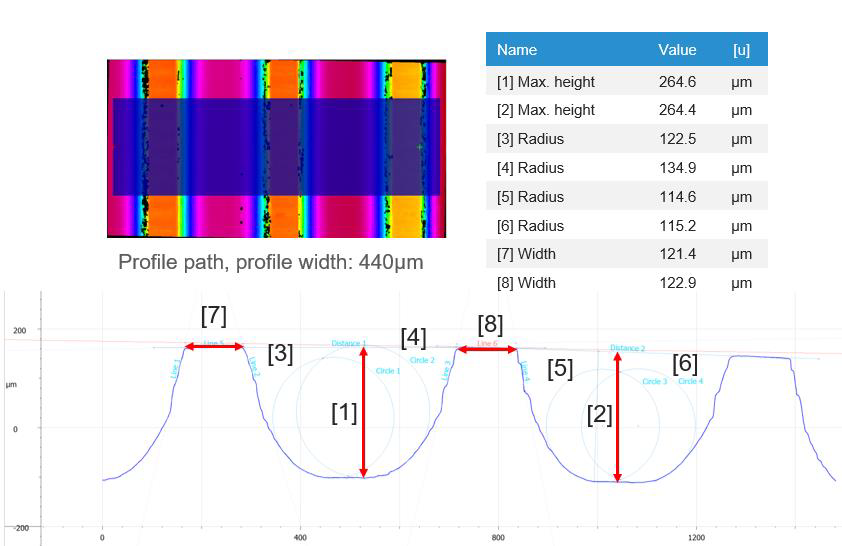

使用相同的数据集,然后使用轮廓粗糙度模块测量整个齿的粗糙度轮廓并测量齿面的轮廓,如下面的图 7 和 8 所示,这是一项简单的任务。

图7
图8

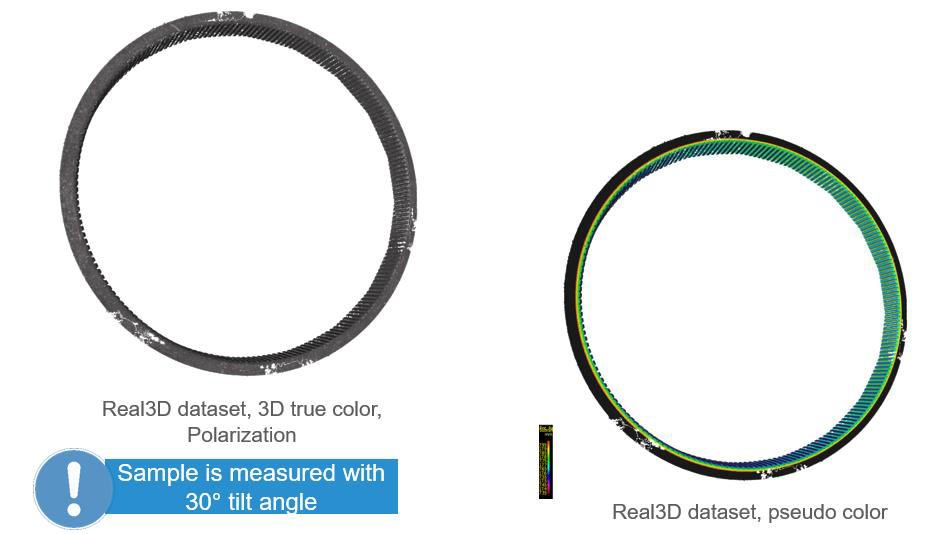

内花键的测量是使用相同的旋转装置实现的,样品与测量轴倾斜 30°,内部的数据集以真彩色和伪彩色显示在下面的图 9 中

图9

使用这个内样条数据,然后可以执行与上面显示的外样条形式测量中所示相同的测量。 还可以轻松地将数据与 CAD 数据进行比较,以确保质量。

结论

从本应用说明中可以看出,使用光学计量技术为测量内外花键和齿轮形状提供了独特的解决方案。
本报告中使用的 InfiniteFocusG5 是基于 Focus Variation 技术的高精度和灵活的光学 3D 测量系统。
用户仅使用一个传感器即可验证其组件的尺寸精度表面粗糙度。 通过垂直焦点探测,可以横向探测焦点变化垂直表面的延伸。 高精度、高垂直分辨率和高重复性的组件。 Focus Variation 的稳健测量原理与隔振硬件相结合,使系统能够在制造环境中使用。 借助自动化接口,InfiniteFocus 还可用于生产中的全自动测量。
