ATOS ScanBox-畅想其中

如果可以在生产中进行检验,为什么要把零件送到单独的测量室?

许多公司正在重新考虑他们的计量设置,并将他们的测量技术从测量室转移到车间。GOM的ATOS ScanBox系列提供了标准化的光学3D测量机,可用于在生产环境中进行有效的质量控制。十一种型号可用于不同的零件尺寸和应用。针对特定行业和特殊要求的零部件,我们提供全方位的系统和定制的解决方案。模型可以手动加载,也可以自动加载。

自动化计量的复合型能手

一个ATOS ScanBox是一个多功能的解决方案。该系统涵盖了从编程到自动化数字化、检验和报告的每一个流程步骤。机械测量机以点为基础或线性方式捕获数据,而ATOS ScanBox自动提供关于实际3D坐标和CAD数据之间偏差的全现场数据。该软件还自动生成GD&T信息,以及修剪和孔位置。

该系列的全方位模型包括500毫米到3000毫米的零件机器。所有用于小零件的系统都是紧凑和可移动的,而较大的3D测量机可以在固定位置用于生产中的质量保证,也可以用于工具试用和产品开发。

为有复杂需求的行业量身定制解决方案

GOM开发了定制的ATOS ScanBox模型和模块化系列产品,适用于有特定要求的工业和生产过程。例如,翼型检查,如在涡轮制造中进行的检查,要求极高的精确度。GOM已经开发了一套系统,可以将高达800毫米高分辨率的零件数字化。另一个例子是汽车工程,一个特殊的模块系列使扫描完整的车身成为可能。8轴运动学-一个水平轨道的组合,一个垂直的升降机,和一个铰接式机器人-允许很大的灵活性在定位传感器。

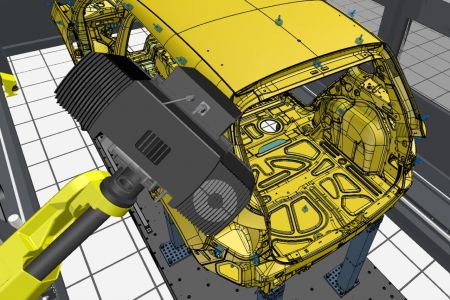

GOM VMR

虚拟测量室是每个ATOS ScanBox不可缺少的一部分。它是ATOS测量单元的所有元素的中央控制站和测量计划软件,提供了实际测量环境的功能模拟。由于有了VMR,用户不需要任何特殊的机器人技术。VMR软件计算所有必要的传感器位置,包括路径优化,为所有检查特征和CAD表面

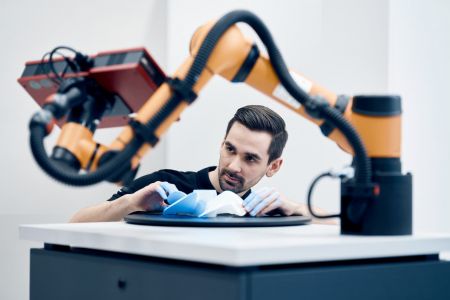

GOM ScanCobot

自动化计量的快速通道:新的GOM ScanCobot结合了高精度光学ATOS 3D扫描仪、协作机器人和旋转工作台。测量计划、数字化和检查在强大的GOM检查软件的VMR中进行。GOM ScanCobot是一个灵活且易于安装的系统,适用于中小型零件的高校质量检测。
