大部件测量难题怎么破?GOM TRITOP带你出圈!

Share on linkedin
LinkedIn
Share on email
Email
Share on print
Print

在大多数情况下,大型部件的测量是一个非常关键且难以实现的问题,例如轮船、火车、汽车、信号雷达等,因为太大、太重,采用传统的检测方案如游标卡尺等,无法在物体的装配状态下进行检测,且受人为因素影响较大,十分不便。而若直接使用扫描仪扫描,由于拍摄位置较多,也会产生较高的图像拼接误差因此,在这些大型部件上进行检测需要付出大量的时间和人工如何才能解决这个难题呢?

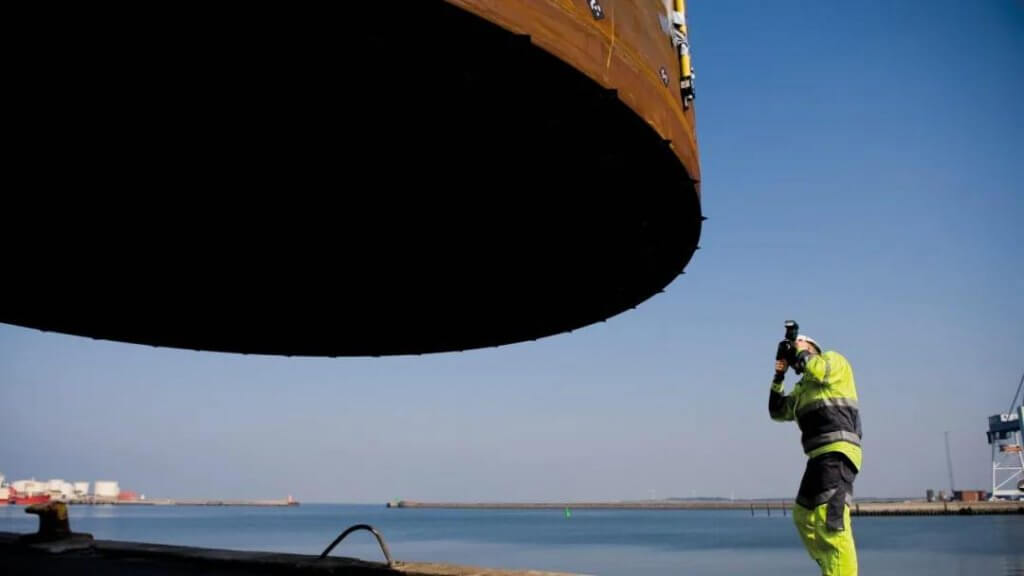

首先,可以对大型部件进行摄影测量,获取影像。再通过扫描仪,来确定物体在空间的位置、形状、大小以及运动状态,提高测量质量与效率。

便携式GOM TRITOP可快速准确地测量物体的三维坐标。相较于传统接触式三维坐标测量机,使用TRITOP系统可以更轻松地开展测量工作。

该测量系统非常适宜应用于超大部件的质量控制,比如飞机、船舶、风力涡轮、雷达等。无需任何复杂、笨重和精密维护的硬件,只要让测量仪趋近物体即可。

实际应用案例-Application

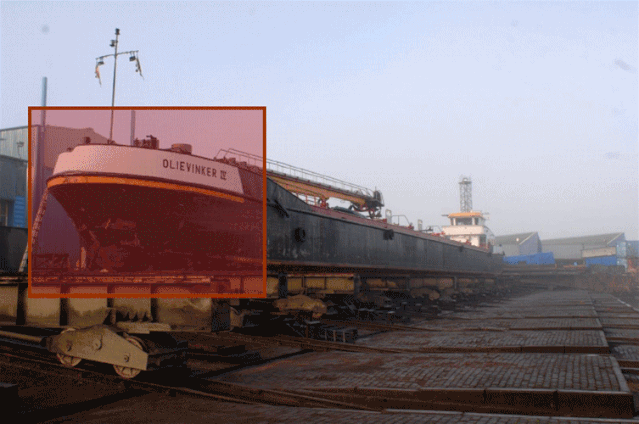

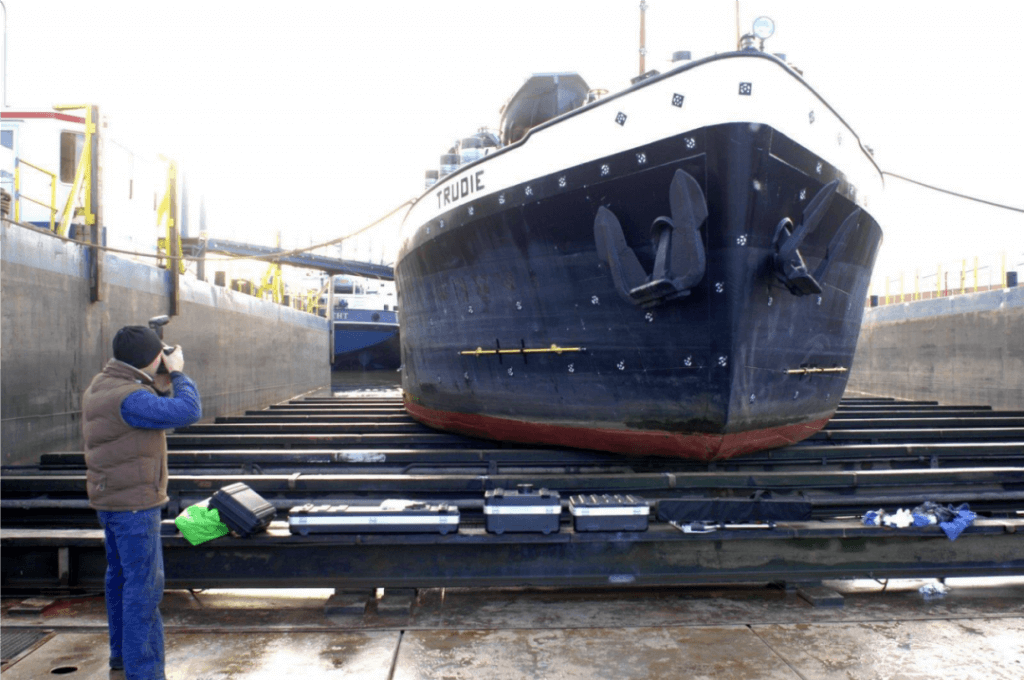

欧洲某轮船公司针对巨型船舶的测量,首先在需要测量的特征处布置参考点,来获取测量点的三维坐标,然后采用GOM TRITOP对巨型船舶进行摄影测量,记录下所有几何特征的空间坐标及其方向。

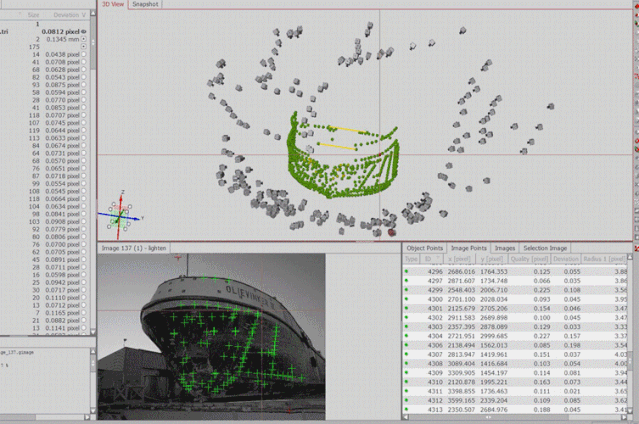

确定三维坐标以后,系统自动将测量结果转换至部件坐标系统,并将实际测量数据与 CAD 数据进行比较,生成检测报告。这种解决方案的测量结果有效避免了扫描工件时的累计拼接误差,提高了测量效率和测量一致性。

GOM TRITOP作为一款兼备灵活性机动性的光学摄影测量系统,得益于其技术优点,让传统测量方法束手无策的超大型工件检测不再是难题。

静态变形分析 Deformation

GOM TRITOP是一套便携、易用的光学测量系统,不仅能精确定义准静态条件下物点的三维坐标,还能由此计算出各类物体和组件的三维位移及形变。

由于无需在测量物上和测量物周围安装测量头、布置电缆,因此设备在运行过程中不会出现碰撞或干扰物体的情况。

这一特点使得非接触式 TRITOP 迅速取代了传统的位移传感器或 LVDT,被应用于捕捉物体位移和变形。

雷达的曲面严重影响其接收特性,且雷达的装配位置与水平位置有所差异,所以检测重力对物体的变形影响显得尤为重要。

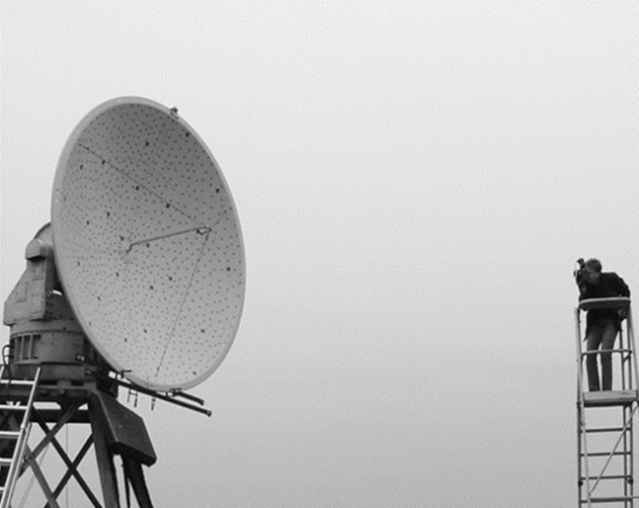

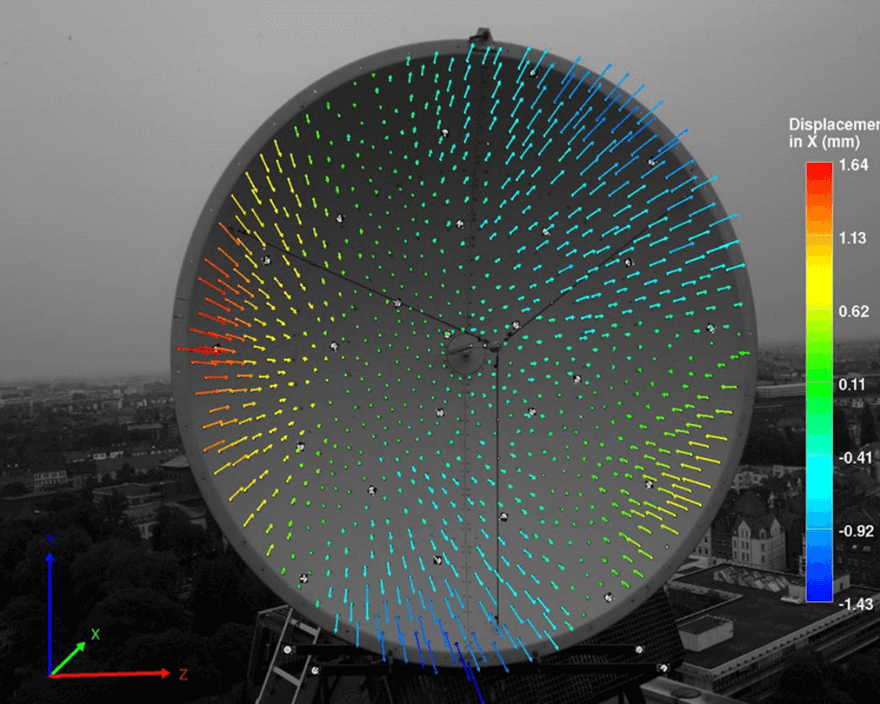

在雷达上贴参考点后,使用GOM TRITOP进行摄影测量,通过对比两种位置下的参考点位移量,来分析雷达在装配过程中出现变形的位置与变形量,这使得超大型部件的静态变形分析变得轻松快捷。
