塑料工艺链中的质量控制

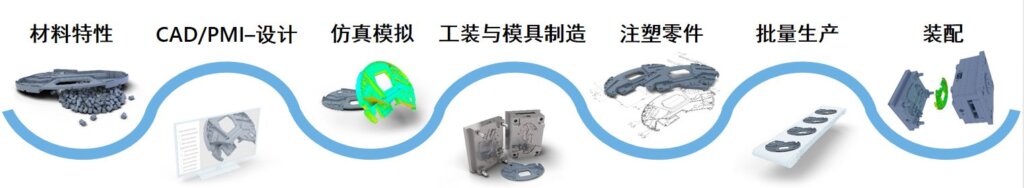

塑料行业质量控制从来不是某个环节单独决定的，而是一条贯穿材料特性、设计意图、模具状态、工艺参数、量产稳定性到装配表现的完整质量链路。
如何通过数字化的手段，把质量控制从传统的“发现问题”推进到“理解问题、预防问题、支持决策”？
马路科技的全流程质量闭环能力：让数据在塑料制造中发挥真实价值，把几何数据变成可以往前追溯、往后指导的依据。
塑料件质量控制的趋势与挑战
塑料件质控三大趋势：计量从实验室走向车间现场、GD&T 与 PMI 要直接进入检验流程、三维扫描正在成为数字孪生的地基。马路科技工业质量解决方案，提供塑料行业从采集到分析、从单点检测到流程闭环的完整路径。
一 设计端：让 PMI 直接变成检验依据

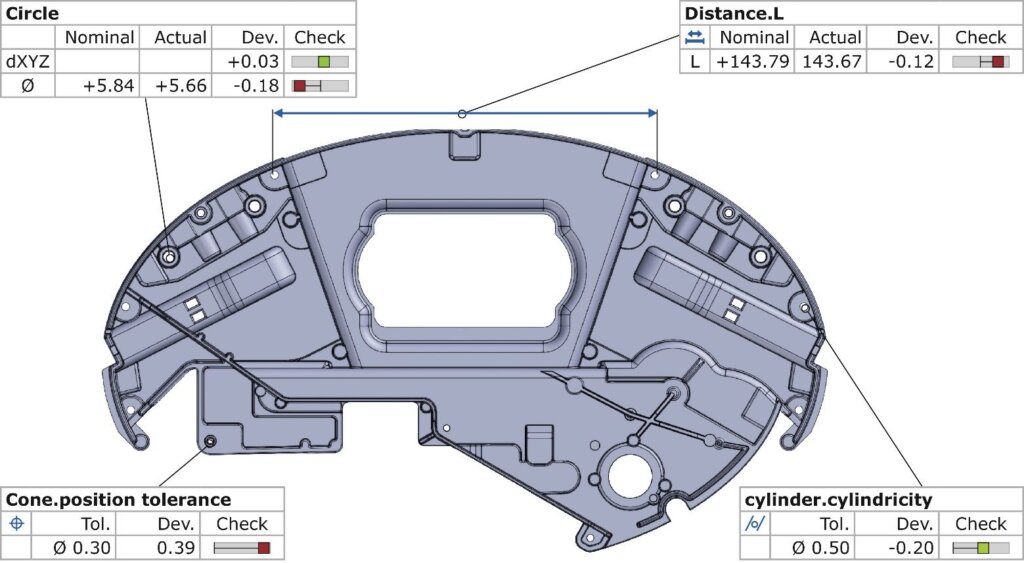

基于 CAD 的检验规划可直接读取 PMI，把带检验特征的模型导入计量软件，收益有三条：单一真实数据源，设计标注与检验依据同出一模；几十上百个特征与公差一次导入；基准由模型定义，不是口头约定。
塑料件还有一件特别的事——翘曲与收缩补偿：塑料冷却必然变形，补偿量要在设计阶段考虑进去，模具曲面可直接集成在 CAD 模型中。这一步做扎实，试模轮次会明显减少。
二 模具端：用真实几何替代”试到对为止”

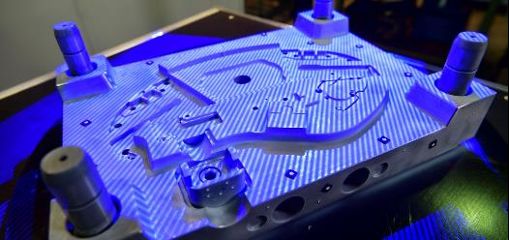

光学计量的价值不只是”扫描快”，而是让修模有了依据：拿到全尺寸几何与CAD比对，哪里加工、加工多少数据说了算，而不是”铣掉一点再试”。
基于毛坯实测数据编程铣削路径，比按理论模型加工再修正快得多。扫描得到的STL网格还能复用于逆向重建、增材制造与批次比对。
磨损与擦伤靠肉眼发现时往往已产生上百件不良；现场测量可在试模间隙判断模具状态，修完当场验证，不必等送检。
三 首件端：看得见的缺陷只是冰山一角

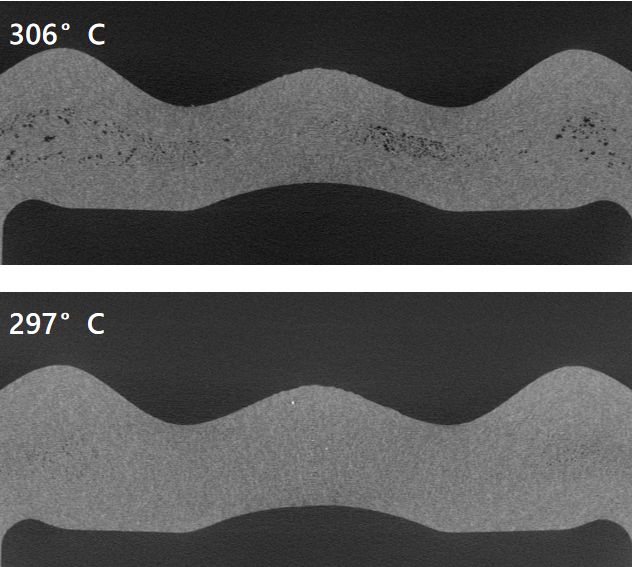

在熔体流动前沿交汇区域做ROI高分辨率CT，对比306°C与297°C两个注射温度的部件，内部孔隙分布差异明显——温差不到10度。这种差异外观查不到，切片也只见一截面。

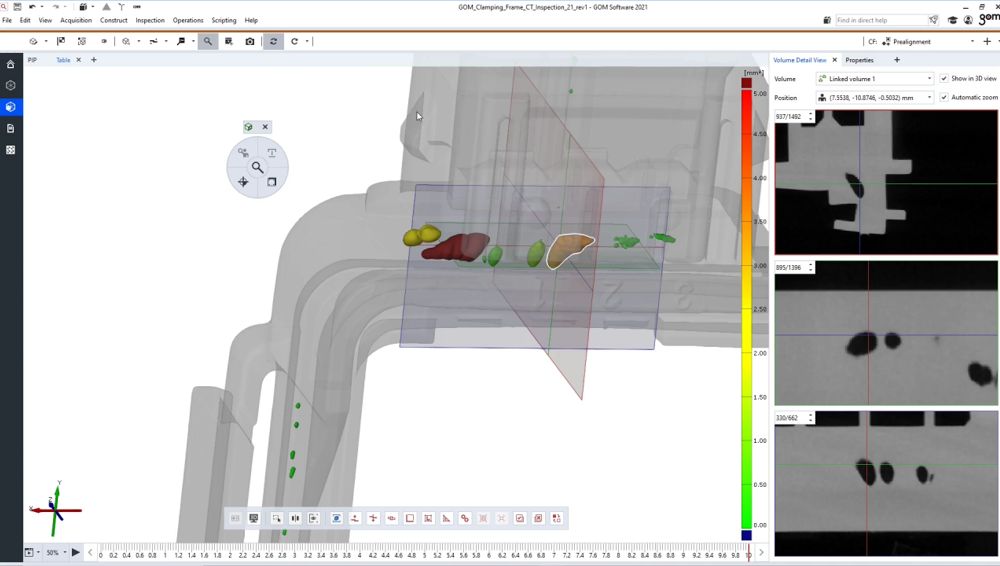

基于体积的缺陷分析可自动识别孔隙率，让工艺调整有量化反馈。看得见的缺陷也该重新定义：缩痕出现在壁厚变化区，属成型常见现象，评估后不影响功能即可放行。

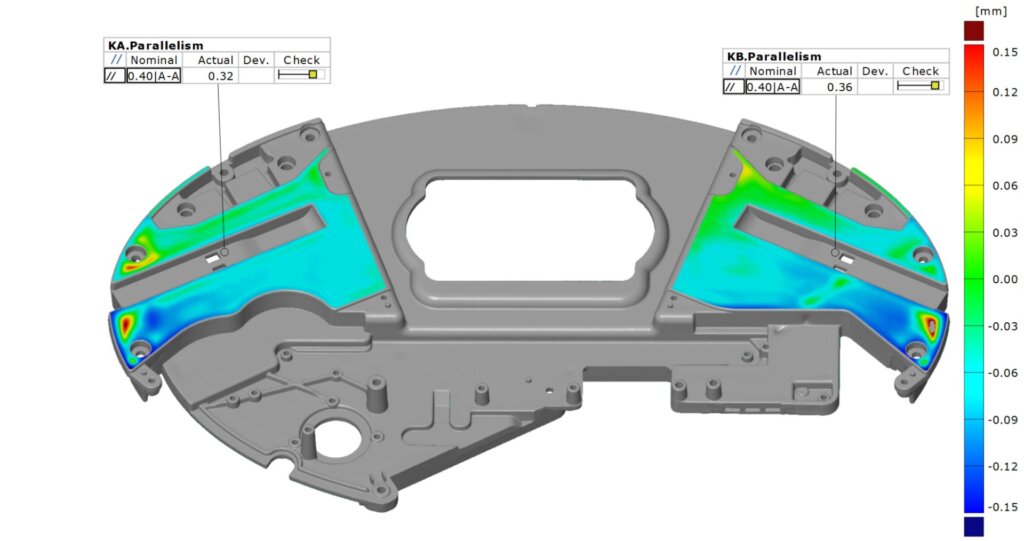

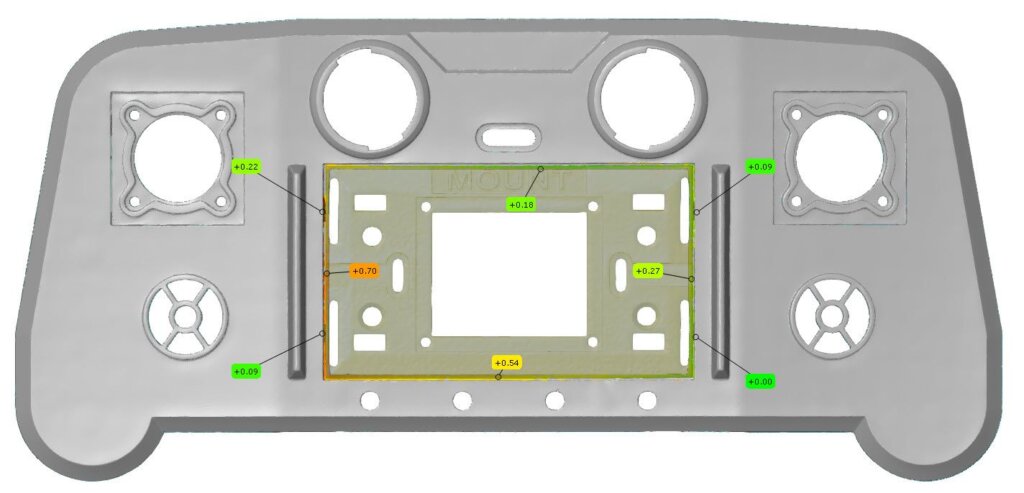

缺陷识别只是起点，功能影响评估才是终点——GD&T检验回答的正是功能：两处滑动面的平行度达标，盖板才能正常闭合。
四 量产端：不只看单件合格，还要看过程稳不稳

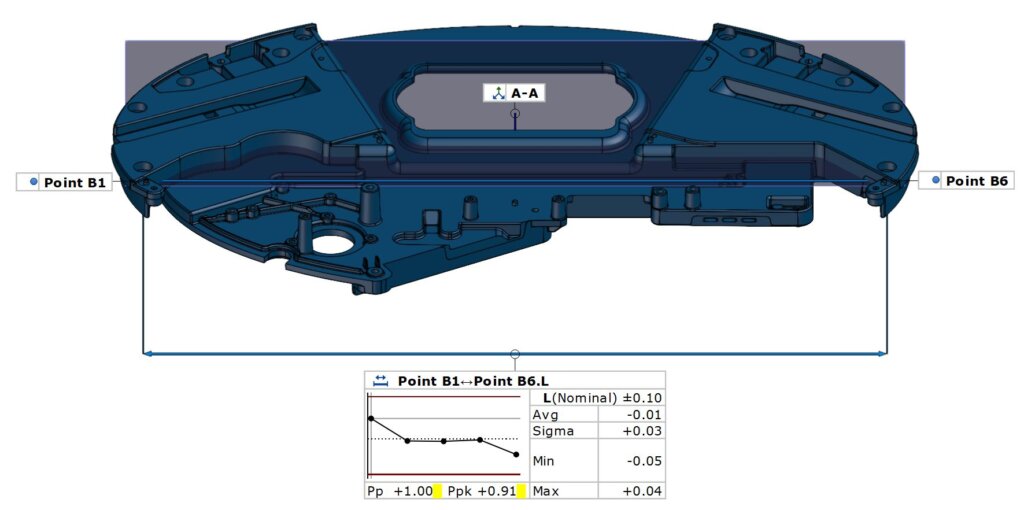

关键尺寸在多件间的趋势，比单件合格与否更有信息量。部件 B1与B6两点间距，单看每件都在公差内，趋势却显示波动——通常意味着模温、保压时间或原料批次在缓慢变化。
过程能力指标把它量化：Pp 反映离散程度，Ppk 计入中心偏移。Ppk 持续下滑，即使当下 100% 合格也需干预。
De-Warp 针对薄壁易变形件，在软件里虚拟模拟夹紧状态，让测量更接近真实装配——不是零件变了，是测量状态不对。
五 数据端：PiWeb 把结果变成趋势和决策
三坐标、光学扫描、手动量具与 CT 的结果合并到同一平台，不同原理的数据在同一坐标系下对话，一堆单次报告变成一条看得懂的曲线，各部门看到同一份数据；开放 API 可接入现有系统，不必推倒重来。
六 装配端：从单件合格走向总成验证

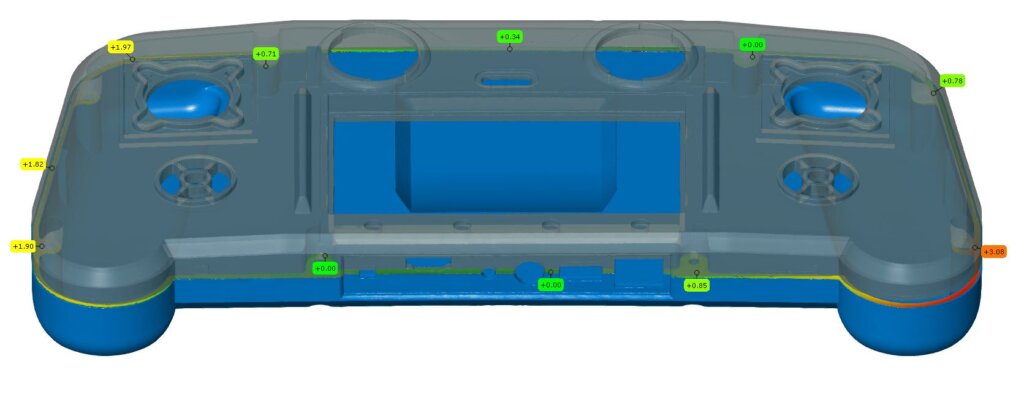

各部件分别扫描，数据在同一项目中打开，模拟如何组合成总成——缝隙、错位、配合不良在物理装配前就能看到。
总成装好后再查内部？工业 CT 可数字化拆解装配体，逐个检查内部元素，不破坏部件——对焊接、卡扣这类不可逆装配，这是唯一的内部检查手段。
测量本身不创造价值，基于测量做出的正确决策才创造价值，马路科技不只是提供更高效的检测技术，而是覆盖塑料制造全流程的数字化质量闭环。
如果你的产线也正面临试模轮次多、外观缺陷判定争议大、单件合格但总成装不上、过程波动说不清原因这类问题。
关注马路科技，获取更多工业测量与增材制造的实战案例。
