新品引进!蔡司工业CT METROTOM 1500 无损断层扫描系统

LinkedIn
Email
Print

第三代计算机断层扫描仪 (CT) 蔡司 METROTOM 1500 证明了 X 射线技术在今天经得起考验。

  • 扫描速度更快:通过检测器的不同操作模式,扫描时间最多可减少 75%,同时可获得与 2k 检测器相当的体素大小。
  • 获得可靠的结果:由于蔡司在计量学方面的高能力转化为 CT 技术,您可以信赖高计量性能。参考 VDI/VDE 表 1.3 的 4.5 + L/50 μm MPESD 在整个视野中得到保证——测量结果值得信赖。
  • 智慧设计:仅 6.7 m² 的占地面积减少,服务门的巧妙结构允许在测量实验室的狭小空间内灵活安装。为了方便和安全地装载大型和重型零件,操作员可以从前面进入系统。
  • 看见更多微小缺陷:在第三代中,新的 3k 检测器生成具有更高分辨率的 3D 体积数据集,即更多的体素允许检测更小的缺陷。
  • 扫描更大的部分:为了充分利用测量实验室的空间,在减少占地面积的同时扩大了测量体积。在 6.7 平方米的空间内测量和检查高度达 870 毫米的零件——市场上最佳的系统/零件体积比。

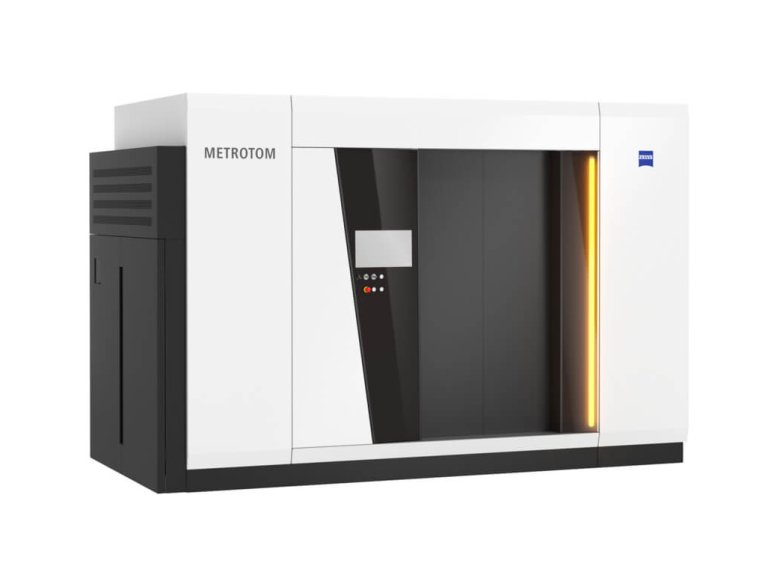

蔡司工业CT METROTOM 1500

无损检测的发展趋势

无损检测就是Non Destructive Testing,缩写是NDT,也叫非破坏性检测、无损探伤。

无损检测是指在不破坏或不影响被检测对象使用功能的前提下,采用射线、超声、红外、电磁等原理技术并结合仪器对材料、零件、设备进行缺陷、化学、物理参数检测的技术。

无损检测

相对比其他检测,无损检测有如下特性:

非破坏性

无损检测可以在获得检测结果的同时不损坏样品本身。无损检测既可普遍检查,也可以进行抽样检验,检测规模具有灵活性。

互容性

即指检验方法的互容性,即同一零件可以先用无损检测,再进行其他检测,互不影响。

全面性

由于检测是非破坏性,因此必要时可对被检测对象进行100%的全面检测,这是破坏性检测办不到的。

ZEISS蔡司工业CT已经被广泛用于无损检测,工业传统扫描是一种专业的射线成像技术,它能以二维或三维图像的形式直观、清晰、准确地显示样品的内部结构、成分、材料和缺陷,并且无损于被测物体。

蔡司工业CT成像原理

蔡司工业CT成像过程:

  • 射线源产生X射线穿透被检样品,样品对射线吸收或散射而发生衰减,其衰减量由透照样品厚度及组分决定;
  • 射线衰减后入射到探测器形成二维灰度 投影图像;
  • 探测器采集到不同角度的二维投影图像;
  • 对投影图像重建后获得样品,工业CT断层图像多幅连续断层图像三维重构后获得样品三维体素模型;
  • 三维体数据经过阈值分割、边缘检测完成后续工业CT数据的分析与可视化过程。

综上所述,一个完整的蔡司工业CT扫描及数据处理过程包括:投影采集-数据重建-边缘检测-数据分析。

蔡司工业CT成像原理

蔡司工业CT技术优势

相比普通射线成像,蔡司工业CT独特的优势表现为:

  • 蔡司工业CT技术密度分辨率高、精度高、成本低、耗时少、无污染、无破坏,直观性好,可以检测任意形状的封闭内腔;
  • CT技术测量信号动态范围较高:基本上没有图像重叠、模糊等问题出现,同时基本不受周围细节的影响,密度、空间分辨率都有了相应的提高;
  • 由于工业CT技术是数字化的检测,利用数学模型及图像重建分析,可直接从断层图像中获取目标的物理信息,同时数字化的测量结果更有利于信息的传输、处理等。

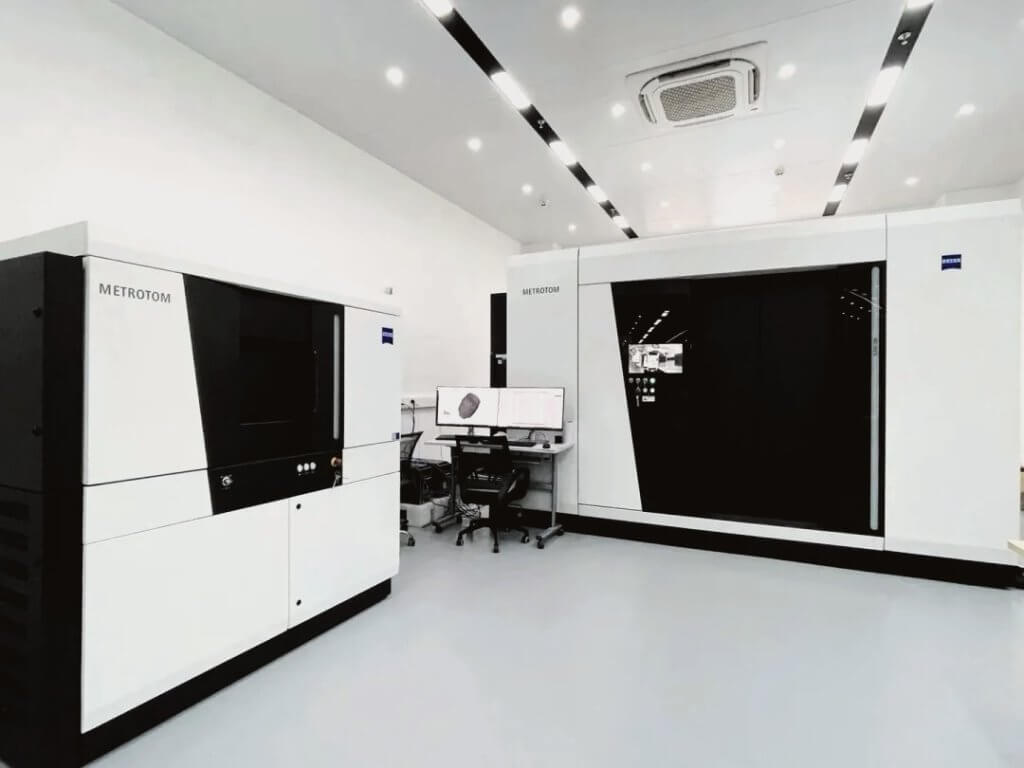

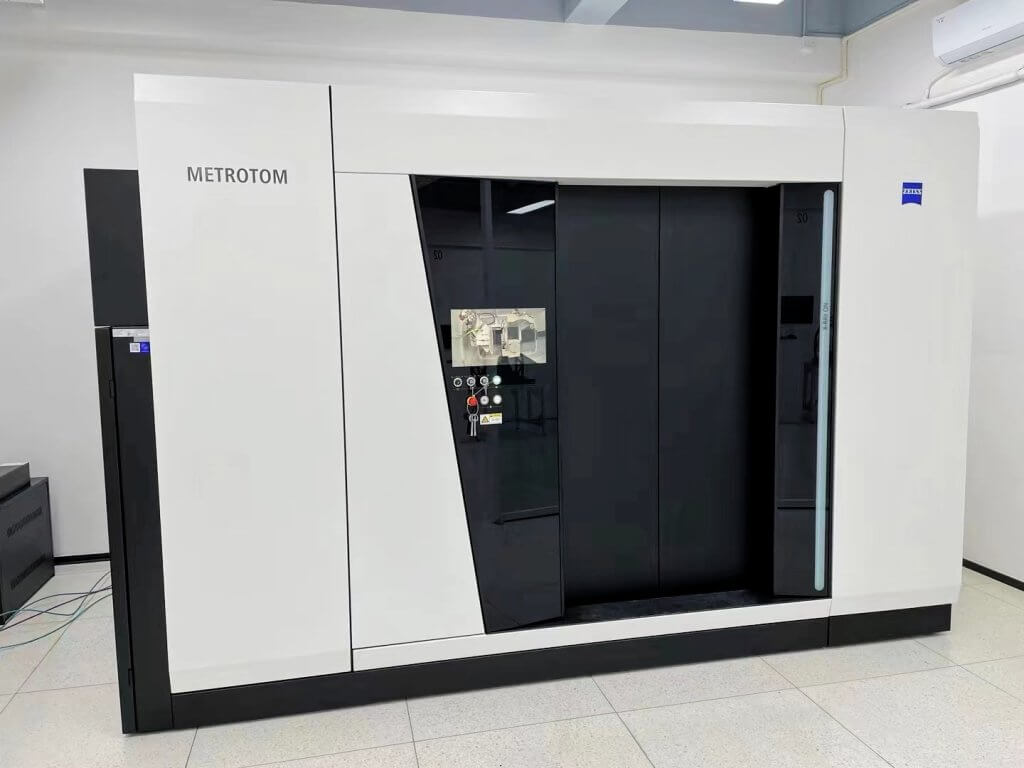

全新X射线解决方案!METROTOM 1500

充分满足不同领域的需求
  • 油气、电池、叶片、塑料、装配、复合材料、材料研究、生命科学、增材制造、铝合金铸造、多材料零件……
充分满足不同测量及检测需求
  • 数模比对、尺寸测量、壁厚分析
  • 缺陷分析、装配控制、连接技术控制
