计算流体动力学软件Flow-3D帮助进行沉砂池建模

LinkedIn
Email
Print

该材料由伊利诺伊大学香槟分校研究员 Yovanni A. Cataño-Lopera 提供。

历史上一个废水处理厂大约能在 142.4 平方英里的服务区域内为 130 万人提供服务。由于废水处理厂中更多的砂砾集中进入了其中两个沉砂池,导致水箱中的砂砾分布不均匀。 11 和 12。即使将原来的 12 个曝气池更换为 6 个曝气池,砂砾分布不均匀的问题仍然存在。为了解决第 6 个沉砂池(以前的 11 和 12 池)中的砂砾超载问题,入口到水箱需要节流,但节流会导致沉砂池容量损失。由于在用曝气池更换砂砾池后问题仍然存在,因此研究配水系统的流体动力学是十分有必要的。

flow 3D 模流分析软件价格 cfd流体模拟软件 最好的模流分析软件
沿进料隧道和分配器的速度和剪切速度分布

使用CFD软件 FLOW-3D 准备了进入曝气沉砂池的流体的计算流体动力学模拟。据观察,对于较高的泵送率(Q ≥ 225 mgd),分配系统中的流量变得不对称,分配系统南侧(第 6 个沉砂罐所在的位置)的速度相对较低。由于进入沉砂室的水速较低会产生较高的砂砾沉积,因此结果给出了有关问题根源的初步想法。在 FLOW-3D 的帮助下,针对不同的泵送速率,正在研究在腔室入口隧道连续输入悬浮沉积物,结果表明,随着流量增加,转移到腔室 6 的沉积物的不对称性更加明显。

flow 3D 模流分析软件价格 cfd流体模拟软件 最好的模流分析软件

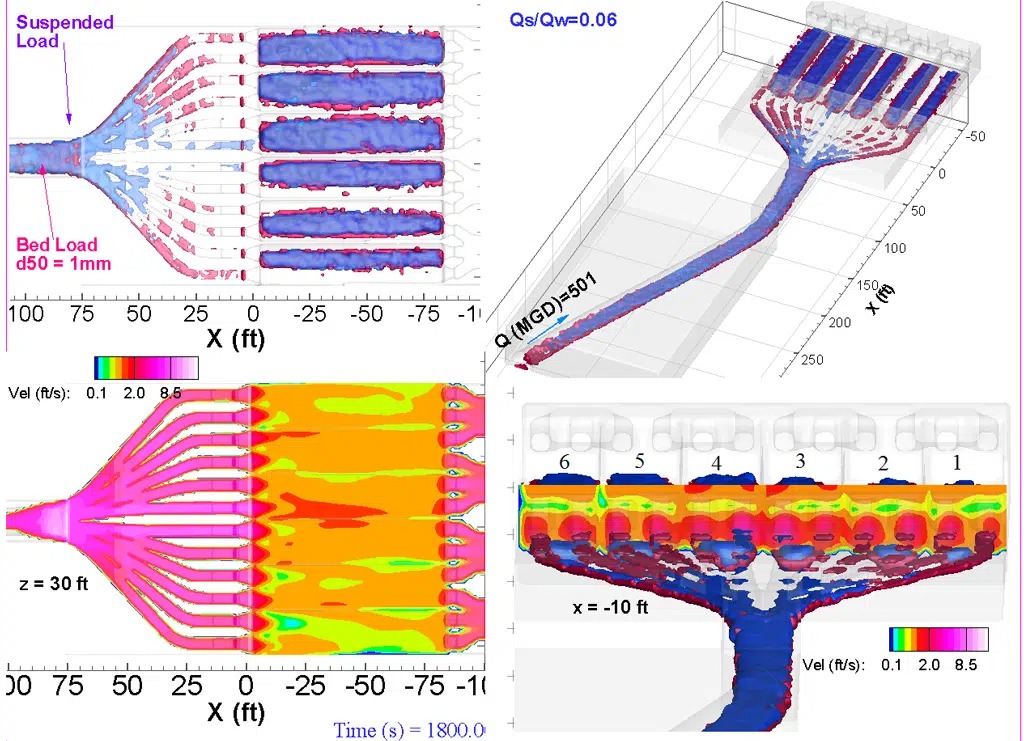

沉砂池中的床载和悬浮沉积物分布

对于仿真数据的可视化和后处理,使用了 Tecplot 的 Tecplot 360。
