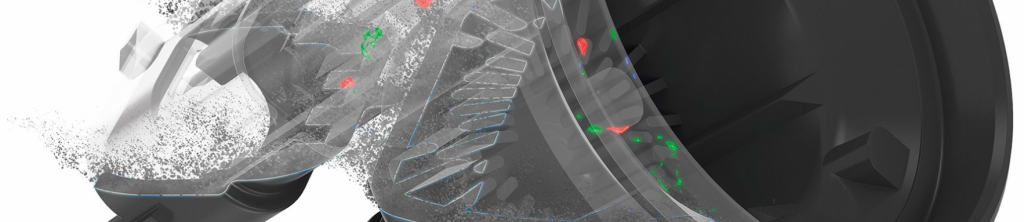

蔡司工业CT—塑料成型中的随机抽样示例:安全带扣的按钮

LinkedIn
Email
Print

为了确保汽车安全带上的相关部件正常工作,上面的按钮必须符合高质量的标准。即使汽车安全带按钮在日常使用中常受机械应力的影响,按钮的稳定性也必须在汽车使用寿命内得到100%的保证。

检查样品以进行统计过程控制

质量保证要求

理想情况下,纽扣的质量应当得到尽可能全面的保证,并且应该在塑料注塑模具制造后立刻执行。否则安装后才能检测按钮缺陷就必须要更换整个安全相关的模块,继而使得后续成本大幅增加。最坏的情况就是安全性因此受到损害,比如,安全带无法使用。

蔡司zeiss 电子工业CT 断层扫描 无损扫描

统计过程控制

出于财务和技术的原因,不可能检查每个安全带按钮,而定期的随机抽样保证了生产过程的质量,既能够定期捕获定义的组件尺寸,还能精准监控偏差。而统计分析的过程能够让生产过程在理想的时刻停止,并能及时尽早地识别过程中逐渐产生的生产偏差。同时,值级数的形状还提供了潜在缺陷原因的信息。

蔡司zeiss 电子工业CT 断层扫描 无损扫描

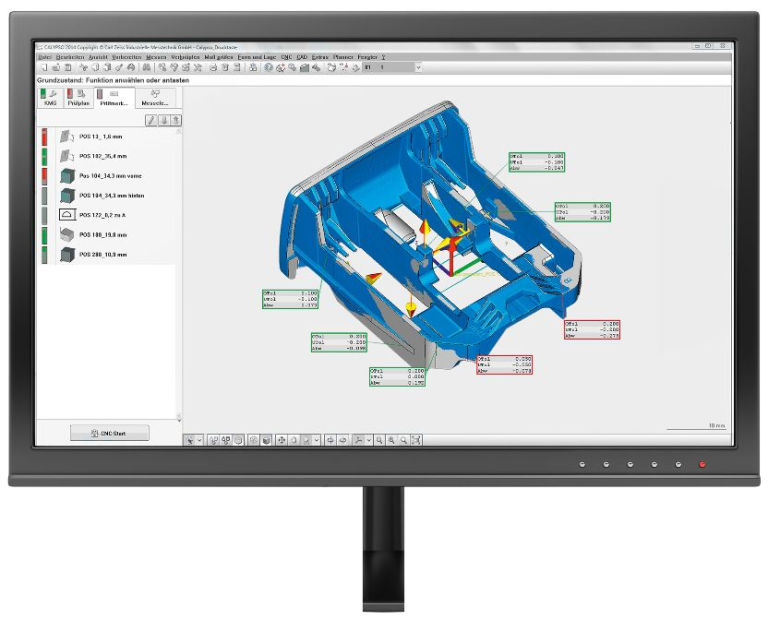

CT 数据(蓝色)和 CAD 数据(灰色)的最佳拟合。超出公差的测量值用红色标记。

特征

决定按钮质量的特质:

  • 形状尺寸的稳定性,即与 CAD 模型中定义的标称值的对应关系。
  • 如果适用,可能会受到空腔限制的稳定性。
蔡司zeiss 电子工业CT 断层扫描 无损扫描

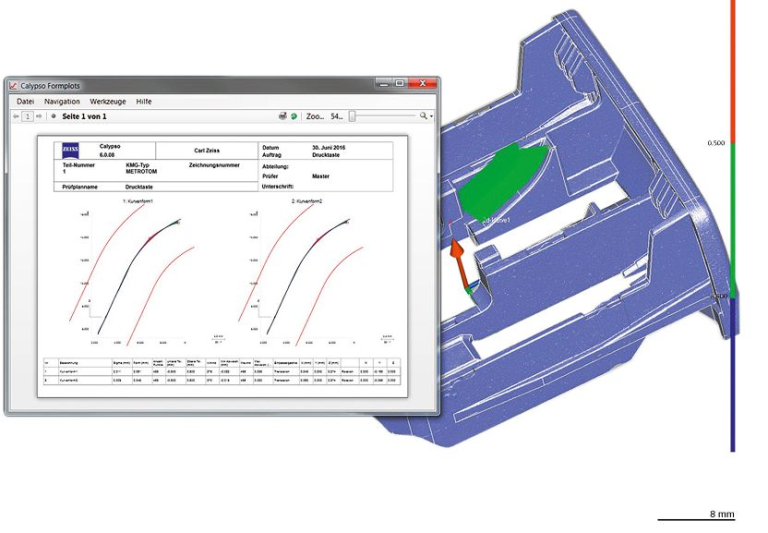

使用 ZEISS CALYPSO CT 对组件上的曲线形式进行详细分析。

使用三坐标测量机进行常规检查

使用带有触觉或光学传感器的坐标测量机检查尺寸精度作为标准。要记录的维度越多,检查的时间就越长。如有必要,可能还必须重新夹紧该组件。此外,在不破坏部件的情况下,使用坐标测量机很难或不可能测量隐藏结构。无法检查内部的毛孔。

定期检查所需的时间乘以采样频率。另一方面,更频繁的测量有助于稳定生产过程,最大限度地减少公差偏差并减少废品和故障生产的后续成本。

蔡司zeiss 电子工业CT 断层扫描 无损扫描

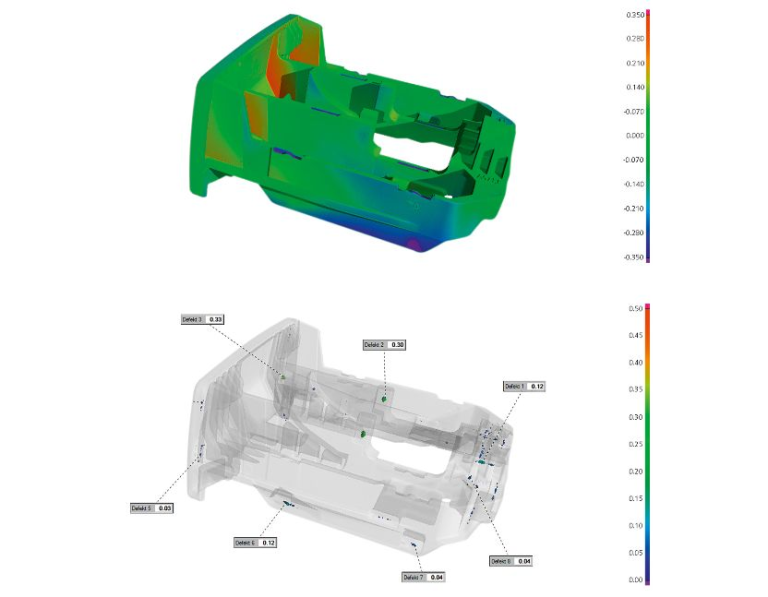

顶部:尺寸稳定性的彩色编码显示。底部:毛孔检查

使用 ZEISS METROTOM 进行 CT 检查

使用蔡司 METROTOM 计算机断层扫描仪,只需一次扫描即可检查过程控制范围内要捕获的所有尺寸。甚至可以一次将多个组件插入 CT 系统并进行检查。根据组件尺寸,也可以进行完整的拍摄。此外,可以使用生成的体素数据随时检查其他尺寸以执行补充分析。如有必要,标称/实际比较的颜色编码显示提供了整个组件尺寸精度的概览。

ZEISS METROTOM 的特殊优势:测量结果可追溯且可靠地满足当前的计量标准。

ZEISS METROTOM 1 是开始使用通常被认为复杂的 CT 技术的完美方式。

蔡司zeiss 电子工业CT 断层扫描 无损扫描

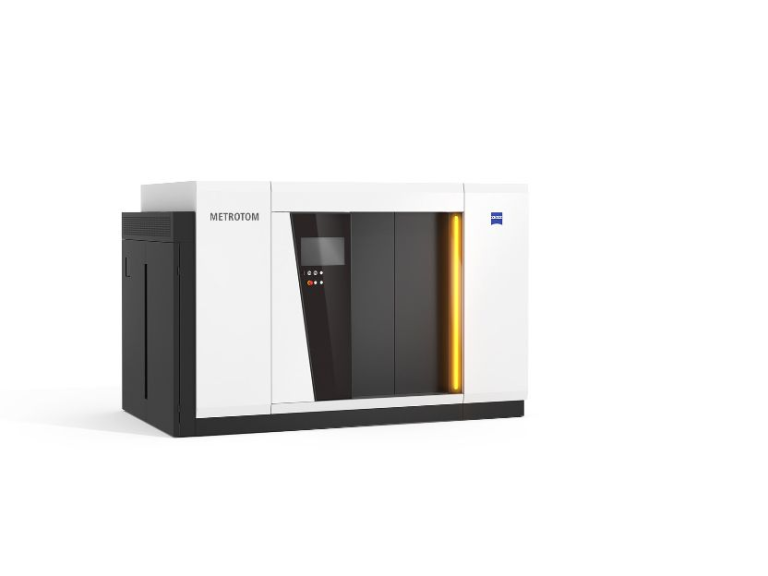

蔡司 METROTOM 800 130kV/225kV
