在半导体制造中,为了保证制造质量,必须确保硅片在工艺设备之间的传输过程中保持绝对的平稳,因此,静电卡盘(E-Chuck)是作为晶圆传输、温控和定位的核心部件。
而半导体光刻和晶圆加工设备需要不断创新,以满足日益复杂的微芯片生产的精度、速度、可靠性和生产力要求。此外,其性能直接决定了先进制程的良率与边界,需要持续提高质量、提升总拥有成本、缩短上市时间以及减少供应链中断。
面对更高功率、更均匀温控与更长寿命的严苛要求,传统制造与检测方法已面临瓶颈。马路科技,作为先进制造与精准检测技术的引领者,诚意为您呈现革新的解决方案——集成金属3D打印与高精度工业CT测量技术,赋能下一代静电卡盘的研发与制造。
突破设计枷锁,3D打印释放制造自由

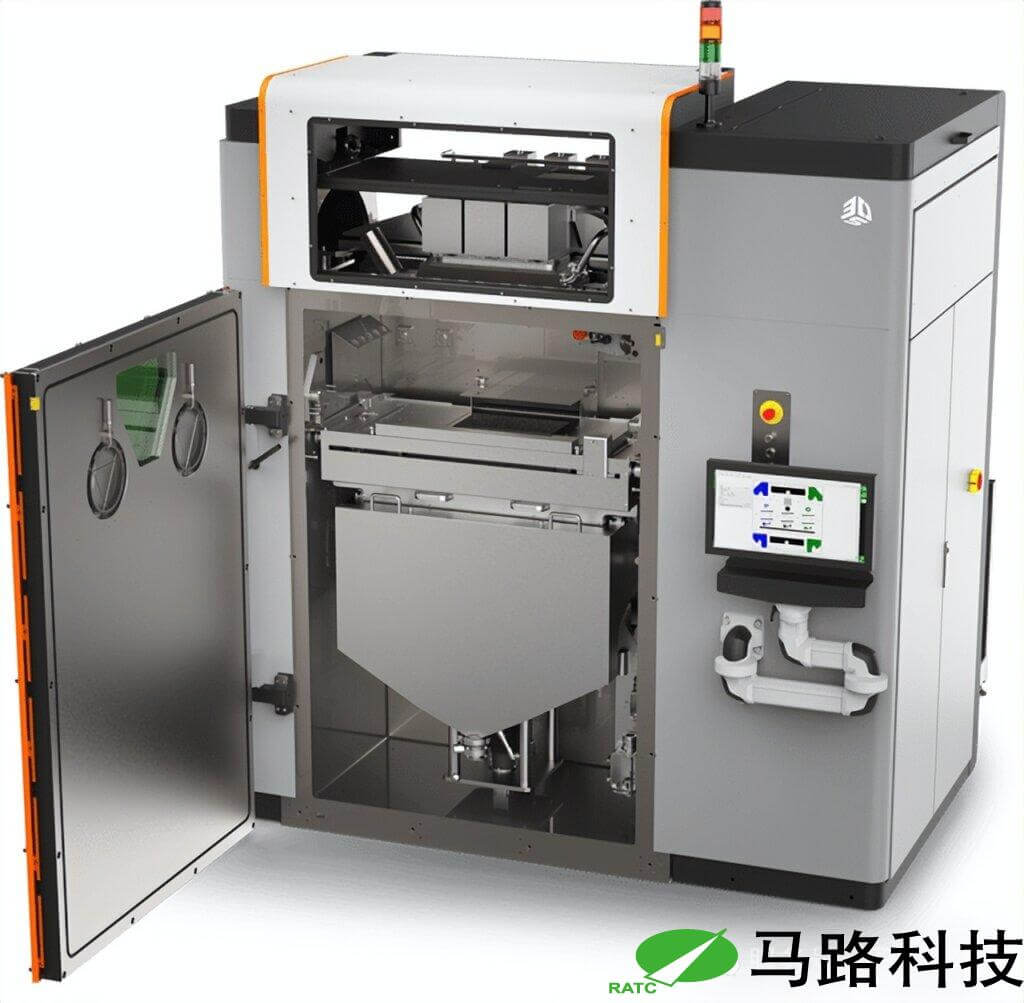

在设备方面,马路科技推出DMP Flex 350系列激光增材制造设备(最大成型尺寸 275 mm×275 mm×420 mm、最小细节尺寸 200μm)可实现高温合金全天候生产,产品质量和可重复性高。
非常适合半导体行业经济高效地加工:晶圆台、流体歧管、线性级冷却器、花洒头、气体送料器与搅拌器,叶轮或冷却板等部件。
马路科技凭借先进的金属3D打印(SLM)技术,突破传统加工方式的限制,提高半导体制造设备精度,同时提高速度和吞吐量,支持在不同转速之间切换,以增加应用和材料的灵活性。

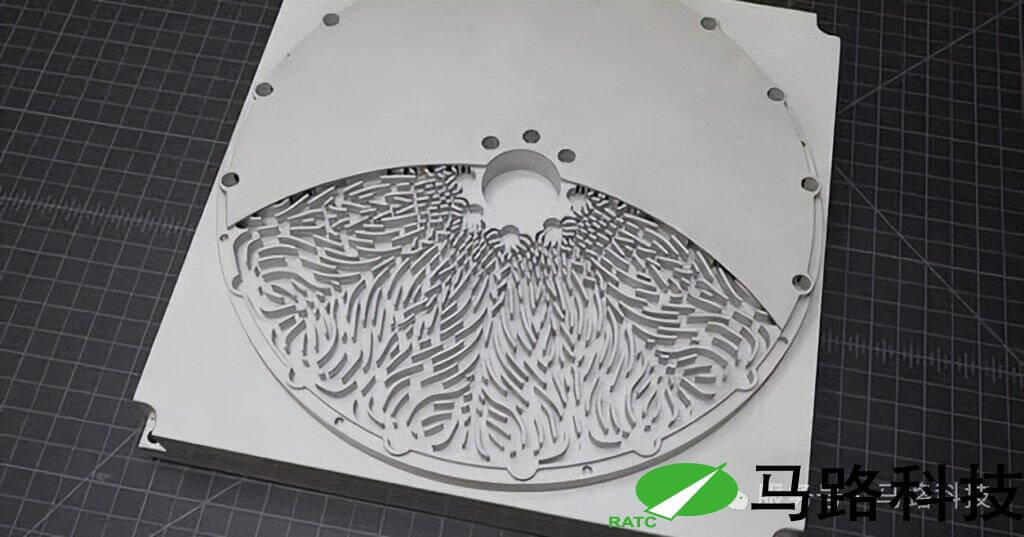

- 一体化集成:将复杂的冷却流道、静电电极与主体结构一次打印成型,彻底避免结合面带来的热阻与泄漏风险。

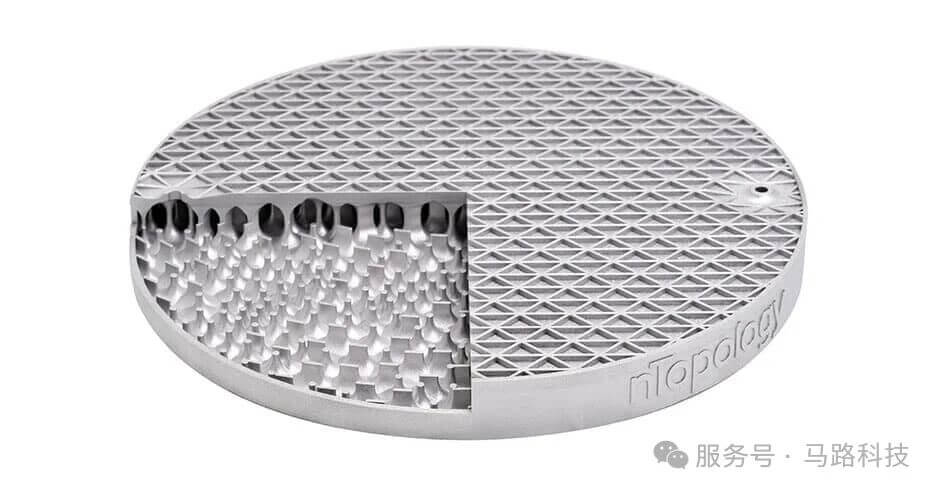

- 拓扑优化:在保证结构强度的前提下,实现轻量化设计,提升热响应速度并降低能耗。
- 功能随形:定制化的多区电极与梯度化材料设计,为您带来前所未有的吸附均匀性与温控精度。
增材制造使得优化设计(例如使用拓扑优化)、快速迭代以及制造具有复杂特性(如冷却通道)的晶圆台成为可能,这些硅片以更好地散热,通过马路科技增材制造设备可以生产更多晶圆,实现关键零件和子系统的性能优势,包括热管理、最佳流体流动、轻量化和零件整合。
洞见分毫,工业CT构建品质信任基石

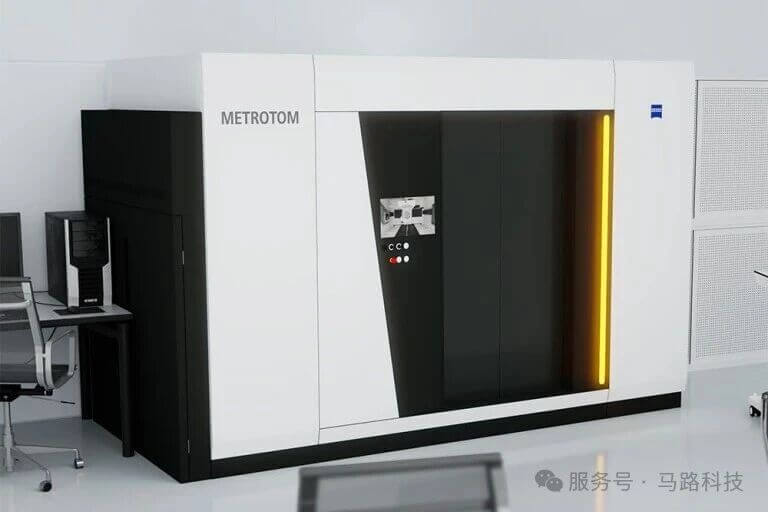

如果说3D打印赋予了静电卡盘”完美骨骼”,那么马路科技高精度工业CT测量系统,则构建了”无损透视之眼”。
工业CT作为一种高分辨率、无损检测技术,能够快速、精准地获取物体内部结构和尺寸信息,是半导体行业质量控制的理想选择,它不仅能够检测气泡、裂纹、缩孔等内部缺陷,还可对尺寸偏差、装配误差等进行全面分析。
借助计算机断层扫描技术,我们可以深入了解半导体产品的内部结构,真正看到材料在真实条件下的表现,从而为重新计算和后续调整提供信息,结合ZEISS INSPECT X-Ray通过在CT体积数据上应用基于人工智能的方法,即使是微小和模糊的缺陷也能可靠地检测出来。即使是微小和模糊的缺陷也能可靠地检测出来。
技术闭环,从“制造”到“智造”的价值飞跃
马路科技的优势,不仅在于拥有这两项尖端技术,更在于我们成功将其融会贯通,构建了 “设计-打印-验证-优化”的数字化闭环。通过将CT扫描的实测数据与原始CAD模型进行智能比对,我们能为客户提供精准的工艺反馈,驱动制造参数的持续优化,从而实现静电卡盘性能与可靠性的阶梯式提升,这不仅是一份合格的制品,更是一份性能与质量的承诺。
马路科技工业质量解决方案商,一直致力于成为以技术创新为行业赋能战略伙伴,为半导体装备注入核心竞争力,助力企业在激烈的市场竞争中稳操胜券!欢迎联系马路科技,让我们用硬核科技,承载创新力量。
