如何测量骨科和创伤科植入物的粗糙度和磨损程度？
骨科植入物是我们时代最重要的医学创新之一，通常具有复杂的几何形状，陡峭的侧面和高光泽的表面问题，这使医疗部件制造商在生产和必要的质量保证方面面临越来越多的挑战。
而使用非接触式光学测量系统不仅可以避免医疗部件的表面损伤，还能通过一个系统测量尺寸精度和表面粗糙度，做到出色的质量控制。
为什么Alicona测量仪非常适合骨螺钉测量？

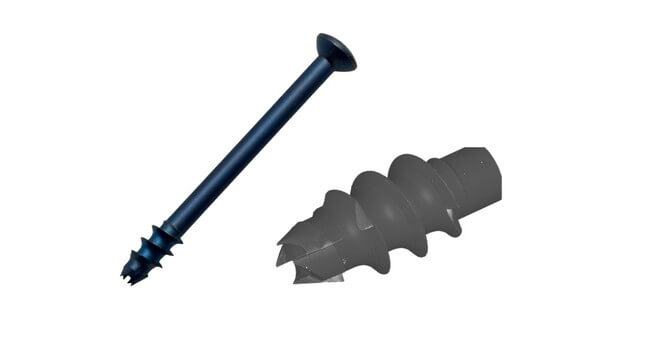

骨螺钉用于在手术中单独或与钢板等其他辅助工具一起稳定骨骼，精确的设计对于安全有效的外科手术至关重要，因为可以确保在置入过程中将损伤降到最低，并降低患者的风险。
医学工程对质量保证的要求极其苛刻，绝对精度至关重要！马路科技引入Alicona光学3D测量技术提供出色的解决方案，帮助您高效、可靠地为兼具安全性和精确性的医疗产品提供质量保证。除了粗糙度测量之外，GD&T特征的测量也在发挥着越来越重要的作用。这正是光学三维计量学作为质量保证工具的作用。
针对医学工程精确性的创新解决方案

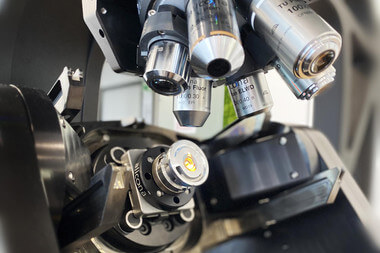

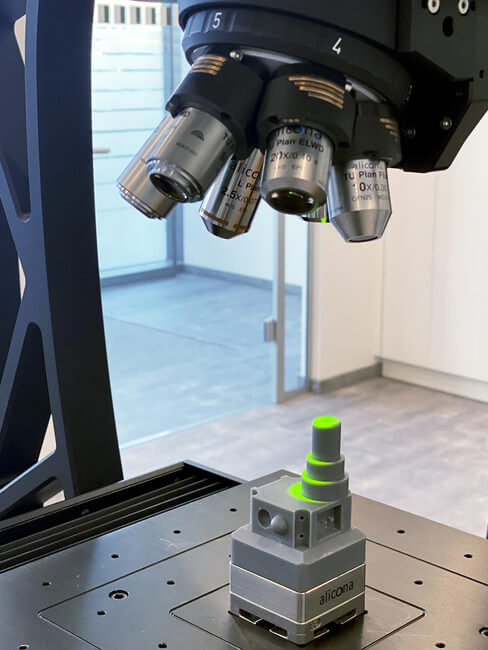

Alicona通过旋转和倾斜功能即可触及所有区域，实现测量程序的自动化，即使是难以触及的小零件特性，也能轻易测量。
Alicona光学测量系统被广泛应用于：
高精度测量医疗器械植入物的粗糙度，如线根、膝关节、髋关节或椎间盘植入物上的粗糙度；包括手术钻头、铣刀等的尺寸测量；是正畸支架、包装产品和材料、泡罩机和组件（如密封工具、加热板和密封辊）的质量保障，对手术器械和器械台的表面处理和质量验证。
精确的骨螺钉测量测量报告
采用Real3D技术的骨螺钉测量
车削零件（如骨螺钉）的生产面临诸多挑战，需要专业知识和精确度，以确保最高标准的手术精度和患者安全。
克服这些挑战对于确保医用骨螺钉的可靠性和有效性至关重要。该测量报告显示了使用FocusX和Real3DUnitX对骨螺钉进行的高精度测量。
使用Real3D技术，可以评估以下关键参数：轴的直径和轴与螺纹的同心度；尖端边缘半径和前角；螺纹螺距、角度、半径、芯轴直径和外径；以及头部直径、六边形几何角度和沉头孔角度。
如何轻松获取具体参数
.复杂的几何形状和错综复杂的螺纹图案：需要先进的数控编程和熟练的操作员才能生产出稳定、高品质的零件。
2.头部凹槽几何形状：制造带有六边形槽的骨螺钉具有挑战性，但它可以增强连接，消除轴向力，并确保沿边缘牢固贴合。
3.表面光洁度：直接影响零件的性能、耐用性和美观度

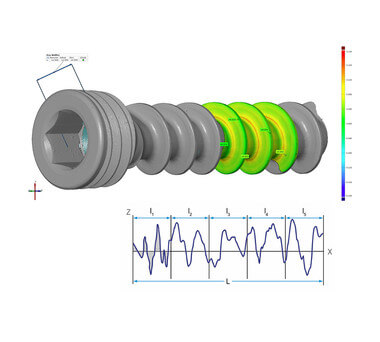

骨螺钉的形状和表面粗糙度测量
在这种测量中，使用Focus-Variation技术对所提供的样品进行各种形状/外形参数的测量，以控制骨螺钉的制造质量。对骨螺钉头部和螺纹轮廓进行选定的测量，并与技术图纸上提供的名义值/公差进行比较。

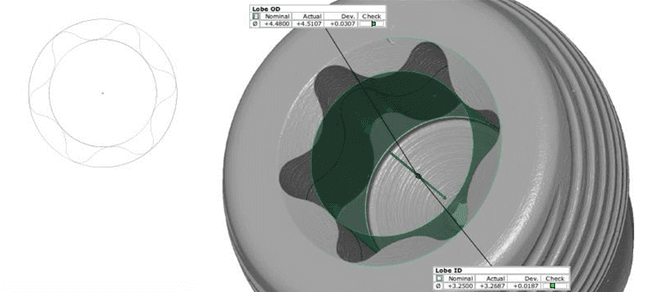

Focus-Variation技术可以进行复杂的测量：通过全面的Real3D（360°采集）来测量骨螺钉头部的内径和外径几何形状。
马路科技作为Bruker Alicona在中国区的授权销售商，致力于为客户提供最优质的服务与支持。

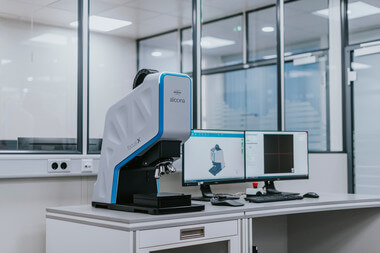

Alicona粗糙度表面形貌测量仪能确保植入物与修复体之间的稳固配合，确保最佳的功能性和患者的舒适度，提升检测效率和可靠性，完美契合了医疗器械行业对质量和追溯性的严苛要求。
