3D量测|Alicona Tech News

Alicona垂直焦点探测技术
马路科技|Alicona量测部门

可对物件进行侧向探测的光学量测技术

迄今为止,在汽车工业中例如喷射阀的孔之类的几何形状,很难使用光学方法量测有垂直表面的物件,若有横向探测的需求就仅限于接触式量测系统、CT解决方案或复杂的定制解决方案。随着“垂直焦点探测”(焦点变化技术的扩展)而改变,可以在整个表面上进行光学探测。下面我们来探讨下Alicona垂直焦点探测技术。

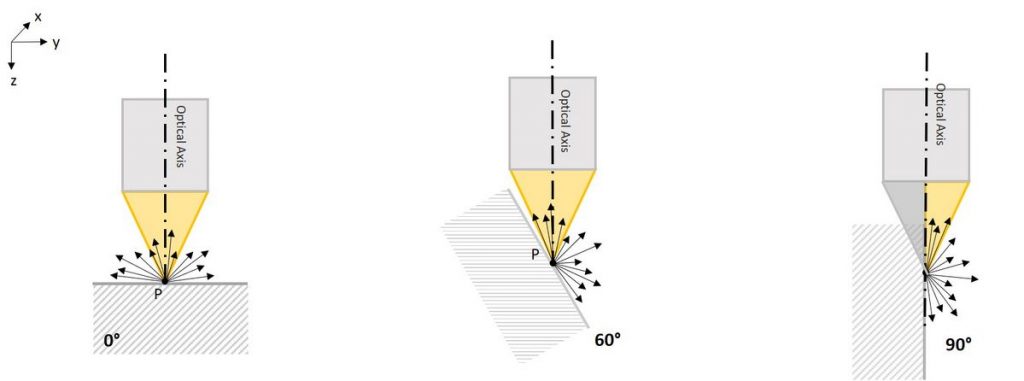

不同的光学量测方法可量测有不同侧面的物件。迄今为止,可量测的侧面或斜角范围已覆盖0°-85°,因此在工业实践中,Focus-Variation已将其确定为最适合用于陡峭侧面的方法。但是,对于侧面超过85°的物件,该技术也已达到极限。尽管如此,Bruker Alicona 15年来一直在不断专研于聚焦变化,并通过一种新技术“垂直聚焦探测”来补充其光学量测原理。现在,即使是斜度大于90°的表面也可以使用光学进行3D测量

斜度大于90°的表面量测

垂直聚焦探测用于局部光的使用。这意味着除了同轴光之外,还使用了来自不同方向的光。结果,物镜不断的从垂直表面获得大量的漫射光线,从而以90°以上的高分辨率对侧面进行可追溯和可重复的量测。

反射光线的比例有多高,取决于要量测的表面的几何形状和粗糙度以及所使用的光源。物镜也起著作用,因为物镜还可以根据其直径捕获来自侧面比90°陡的表面的反射光。这是数值孔径(AN)起作用的地方,它由物镜直径和工作距离定义。影响曲面的可量测斜率仍可以超过90°标记的程度。

焦点变化和垂直焦点量测之间的区别

像焦点变化一样,垂直焦点探测也基于要量测表面的垂直扫描。针对每个位置评估焦点信息曲线。与聚焦变化的区别在于,在垂直聚焦探测中,不仅为每个量测点(XY)计算了一个Z值,而且还计算了多个Z值。这些Z值代表垂直表面。

符合ISO 10360验证

三维坐标量测仪已根据EN ISO 10360进行了验证。此过程是对长度做双向的量测或取其误差误差,例如球规。通常,接触式方法非常适合于此目的,因为它们可以对球进行横向测试,对于光学方法,此方法是不可行的。而使用垂直聚焦探测,这种情况正在发生变化,可以在中心线探测球型尺寸,从而可以确定距离。

精密、效益和使用领域

垂直聚焦探测可分别在制造工业和生产的所有领域中用于尺寸计量的广泛应用。当涉及垂直表面的物件时,工具行业、精密制造,汽车行业以及航天行业都将于新的技术上受益。因此,孔、盲孔、基准面、轮廓、长度等特征,皆能以高精度、高分辨率进行高速的量测。

PMI验证(产品和制造信息)包括尺寸和位置公差(GD&T特性),是仅需要从一个量测方向就能量测多个位置,就像接触式系统一样,不必松开或重新夹紧物件即可量测如直径、横向距离等参数。由于基准面的量测原理以及由此产生的高量测点密度,因此可以使用大量量测点来评估,例如形状偏差,也可以对特别小的几何形状进行可靠的测量。

工业协作机器人和光学三维计量

我们的销售总监Urban Muraus和项目经理Daniel List-Kaul向您展示了如何将工业协作型机器人与光学三维计量技术相结合。

光学孔量测

单击 “编辑” 按钮更改此文本。这是测试文本。垂直聚焦探测的典型应用是,例如量测微孔、喷嘴或冷却孔、孔的直径与深度之比为1:3至1:10、可量测直径为0.1 mm至2 mm。可以量测参数,例如外径和内径以及角度。

多孔量测

结合自动旋转系统“ µCMM Real3D”,将3轴坐标量测仪转换为5轴系统,可以量测多个孔,包括它们彼此之间的方向。是可以实现喷嘴的量测的一种应用,包括直径,K因子,喷射角和侧角。
