于CT计算机断层扫描中检验蜡件翼型及其陶瓷芯

这是一个在燃气轮机行业中的蜡型检测应用。CT3D检测可以检查整个零件状况,甚至其内部几何形状或缺陷都能一目了然。

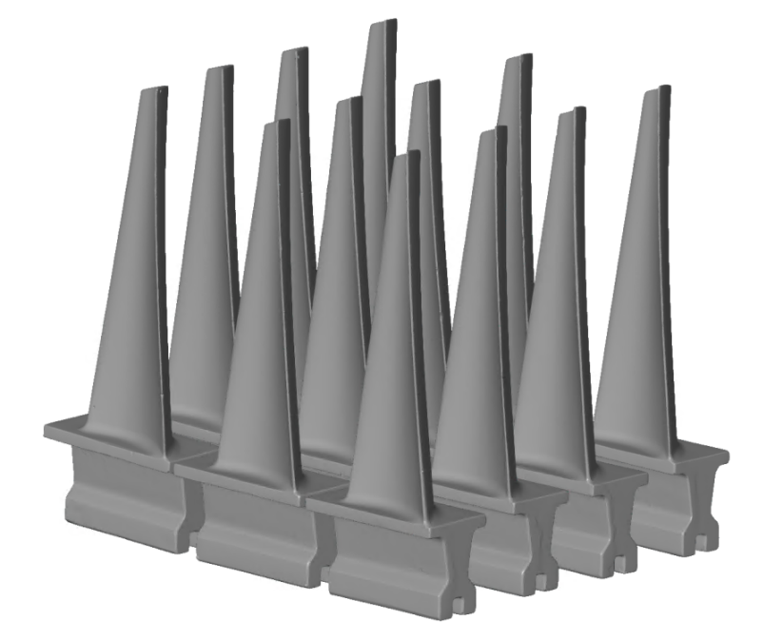

使用批量扫描进行尺寸检测

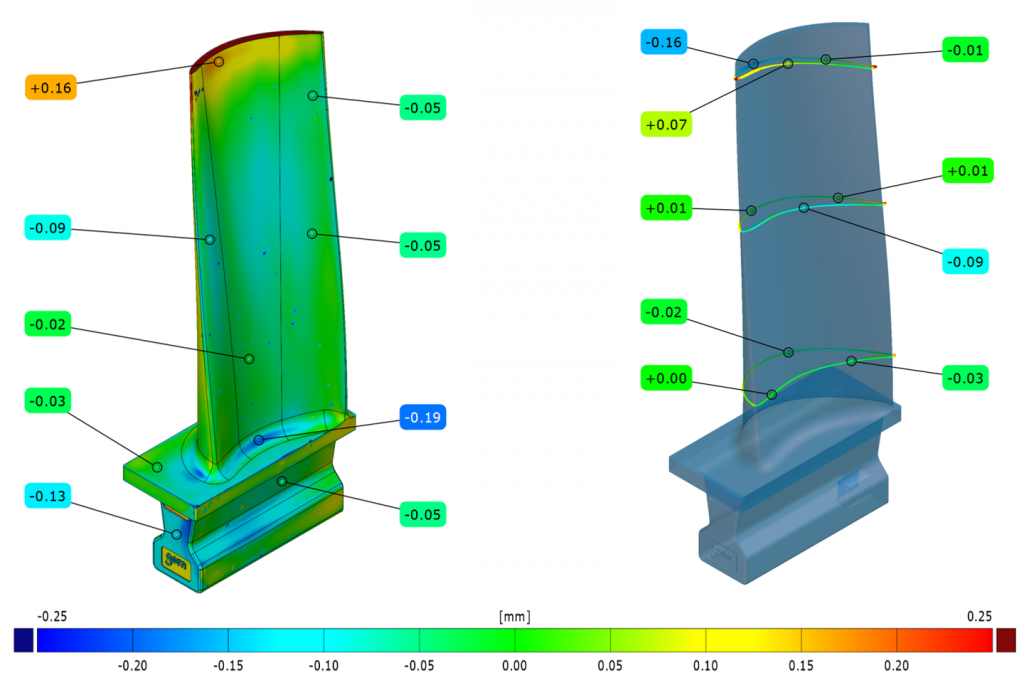

外观尺寸检验

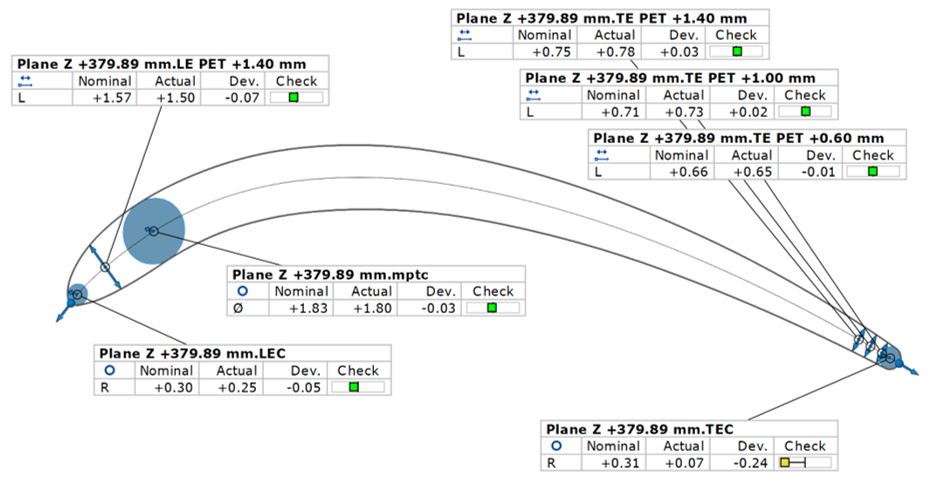

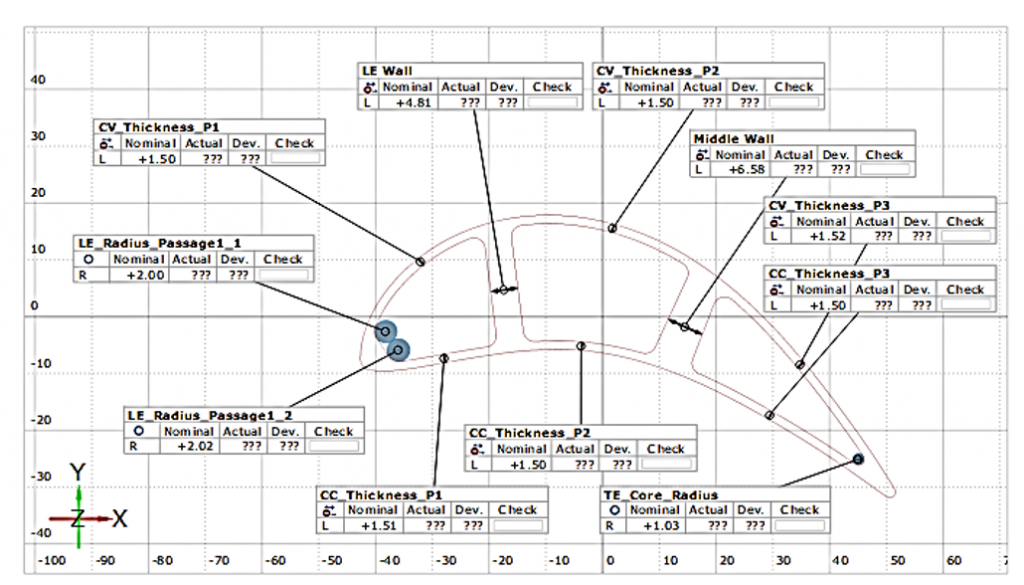

内部尺寸测量

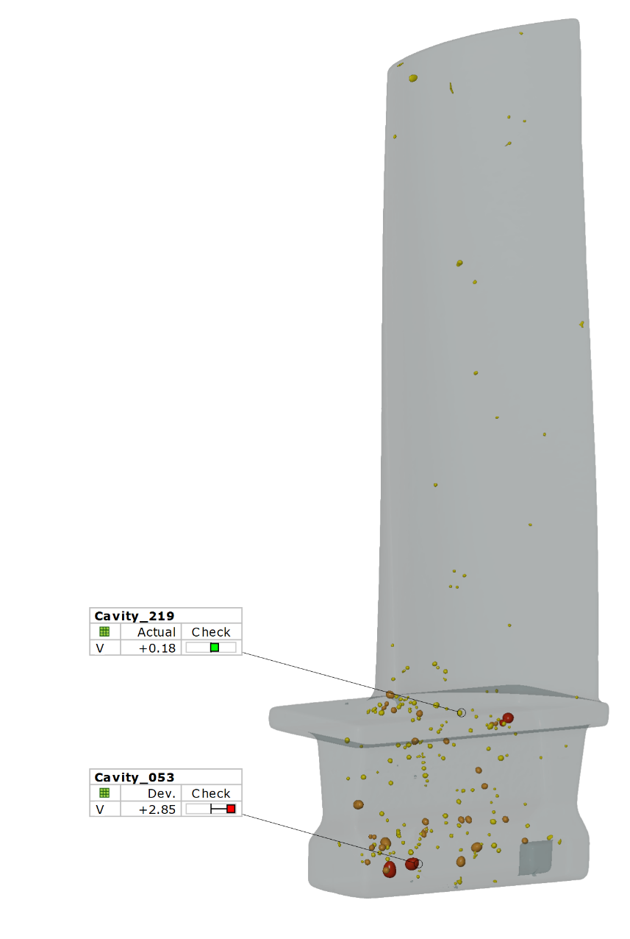

内部结构和缺陷分析

CT内部检测可以不破坏物件本身,即可检测出其中的隐藏和复杂的几何;材料厚度;物件中的空隙、空腔和气泡;内部的裂缝以及3D数据与CAD的比较。

检测技术则使用以下3个:

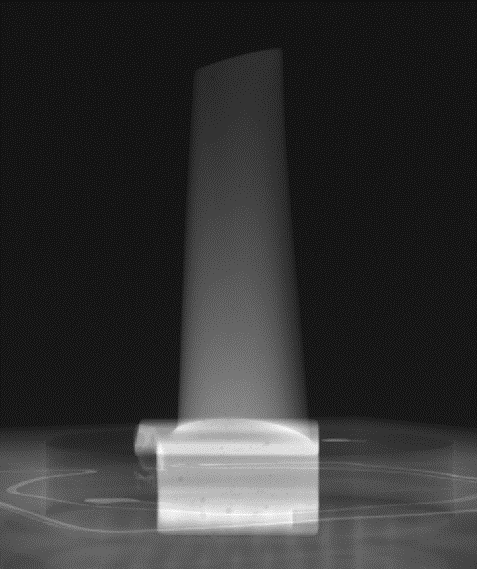

单张X射线照片

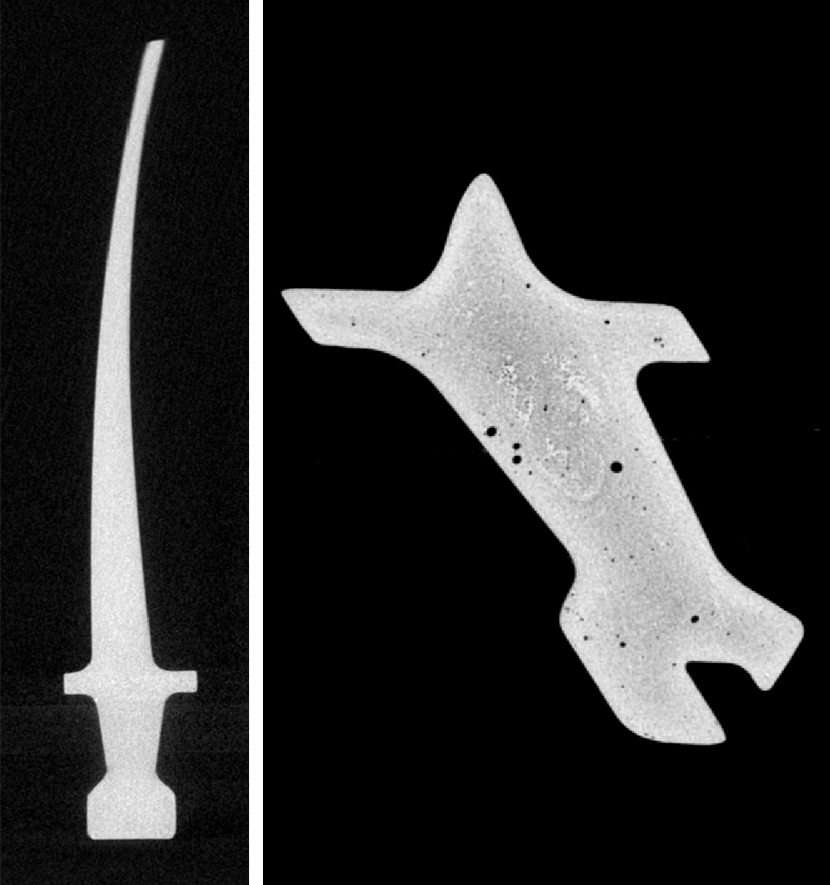

2D切片
3D体积和曲面

当然最有效的方法是使用STL网格,该网格还保留诸如空隙之类的主要内部特征。
