3D量测|ATOS Tech News

塑胶注塑模具三维扫描流程
马路科技|3D量测部门

三维扫描数字化对象

  • 制备方法:定义对象的坐标系统,高度的透明或反射表面需要喷粉
  • 采集单一测量:用户定义三维扫描仪头和工件之间的距离,并开始测量,该数字化的进度直接显示在屏幕上
  • 所有测量会使用的参考点自动组合

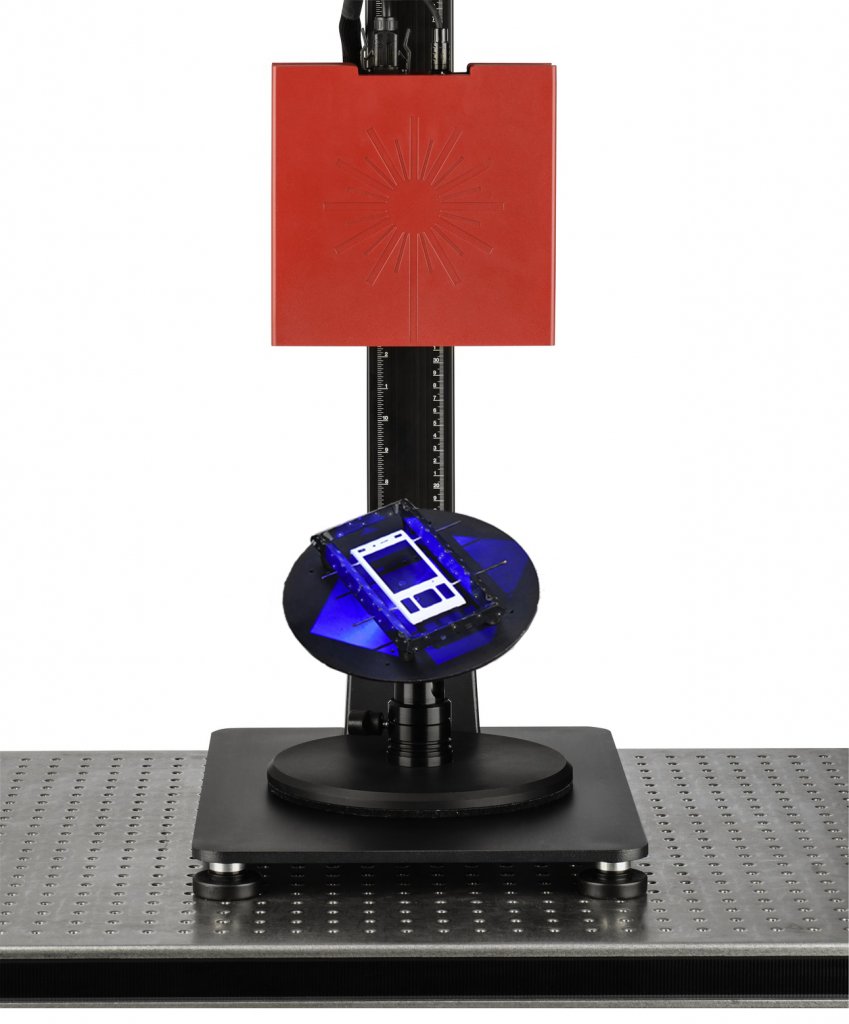

ATOS Core 3D量测系统
Front
Back

计算三角网格

  • 经过数字化,从单一测量所有重叠领域是自动删除
  • 其结果是多边形和基于曲率的点云
Scan Data
Triangular Mesh-Detail

输入CAD-Data

  • 输入CAD-Data(CATIA,IGES,STEP,ProE or UG)
  • 识别注册信息
CAD-Model

对准测量

  • Step 1:定义平面
  • Step 2:定义线/方向
  • Step 3:定义点
  • 3-2-1对齐
Registration of measurement to CAD data

分析-彩色图

  • 测量和CAD数据进行比较。偏差显示在彩色图
  • 问题的区域,变形和趋势容易看到和理解
  • 在对齐错误是直接可见的

分析-单点

  • 测量后评估单点:在三维选择
  • 导入预先定义的测量文件
  • 可以改变公差的显示
  • 使用表来显示测点偏差

分析-切面

  • 测量后,把切面定义
  • 平行于坐标轴或自由定义
  • 基于CAD数据或测量数据节定义切面

分析-切面

  • 名义/实际比较
  • 颜色偏差
  • 针图
  • 单点分析

分析-尺寸

  • 定义尺寸测量
  • 距离
  • 半径
  • 导出表
