3D量测|ATOS Tech News

GD&T量测比对Datum互换差异探讨
马路科技|3D量测部



当进行GD&T量测比对时,例如垂直度、平行度和同心度等计算,过去我们的想法都是无论Datum如何互换,其结果应该都是相同的,但实际情况却是不同的,这也让很多人充满了疑惑,因此本文就此差异进行探讨。

本文就以圆柱和平面之间的垂直度来进行探讨说明:

一、

11

设定平面为Datum:

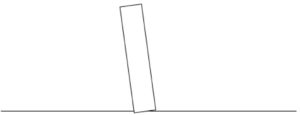

01. 下图若为3D量测出来的结果。

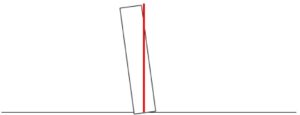

02. 当设定平面为Datum时,其运算方法是从平面定义一条垂直线,如下图红线所示。

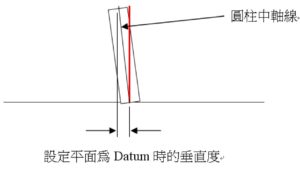

03. 计算出来的垂直度则是圆柱中轴线和平面红色垂直线之间的距离。

二、

11

设定圆柱为Datum:

01. 下图若为三维量测出来的结果。

02. 当设定圆柱为Datum时,其运算方法是从圆柱中轴线,产生一片和圆柱垂直的平面,如下图红线所示。

03. 计算出来的垂直度则是原来平面和圆柱垂直红色平面之间的距离。

结论说明:
1. 由上述说明得知,进行GD&T比对计算时,Datum互换其结果绝对是不相同的。
2. 当2特征面积相差很多时,选用大面积特征当Datum,其计算出来的误差值较小。
3. 相反的,若选用小面积特征当Datum,其计算出来的误差值将会较大。
