Alicona InfiniteFocus SL 3D表面测量

用于形状和表面处理的3D测量系统

FEATURES

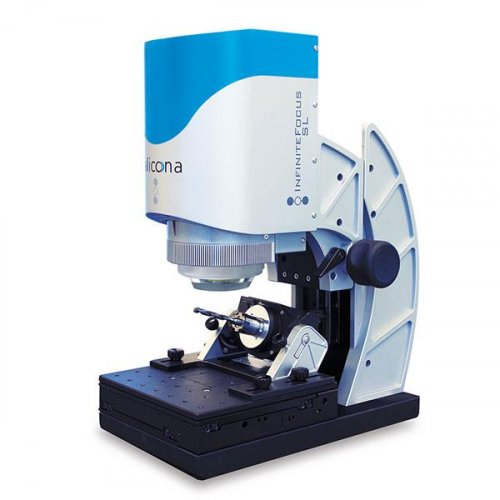

Alicona InfiniteFocus SL
新世代3D微型量测系统

搭配高精度CCD,专门用于微小工件的尺寸及粗糙度检测,满足各领域的检测需求

Alicona,三维表面形貌测量仪

高测量点密度

多达5亿个测量点可确保进行精细细緻的测量,公差在μm和sub-μm范围内,并且工作距离大。聚焦变化的高测量点密度使操作员能够在高测量体积上获得一致的高横向和垂直分辨率。

陡峭侧面的测量

来自不同方向的光用于对测量产生积极影响。最大侧面角的测量不受物镜数值孔径的限制。根据表面用户的不同,测量坡度最大为87°的表面。

使用Real3D进行全尺寸测量

使用Real3D,用户可以从多个角度测量表面。单个测量将自动合併到完整的3D数据集中。高精度和经过校准的旋转轴和倾斜轴可确保对整个测量对象进行自动,可重複和可追溯的测量。
Specification

Alicona InfiniteFocus SL 产品规格

Alicona InfiniteFocus SL 设备规格​
量测范围
50 x 50 x 155 mm
设备尺寸
approx. 195 x 340 x 485 mm
设备重量
approx. 15kg
工作温度
+18℃ to+28℃
Alicona InfiniteFocus SL 镜头规格​
5X
10X
20X
50X
量测面积[mm]
3.61 x 3.61
2 x 2
1 x 1
0.4 x 0.4
点间距离[μm]
2
1
0.5
0.2
工作距离[mm]
34
17.5
16
10.1
最小粗糙度检测[μm]
n.a.
0.15
0.075
0.03
最小R角检测[μm]
10
5
3
2
Applications
Alicona InfiniteFocus SL 应用

Alicona InfiniteFocusSL是一种经济高效的光学3D测量系统,可轻鬆,快速且可追溯地测量微结构化表面上的形状和光洁度。用户仅用一个系统即可测量组件的形状和粗糙度。另外,获得具有高对比度和焦点深度的彩色图像。长达33mm的长工作距离及其50mm x 50mm的测量范围相结合,可实现广泛的应用。测量可以在几秒钟内完成,并且具有诸如同轴激光的功能,可以快速,轻鬆地聚焦,从而进一步提高了可用性。借助自动化接口,InfiniteFocusSL还可以用于生产中的全自动测量。
