UGV500-5AXIS
超声绿色立式五轴联动加工中心
◆ 配置汇专自主研发智能化超声加工系统，解决难加工材料的加工痛点
◆ 可选配内冷超临界CO2或微量润滑（MQL）冷却系统，实现清洁切削
◆ 桥式龙门结构，配备摇篮五轴，低重心设计，短悬伸，超强刚性，减少热应变
◆ 配置大功率、大扭矩、高速超声主轴
◆ 多种规格链式刀库， 容量24~120T
◆ 可配置自动灭火装置，降低易燃易爆材料加工风险

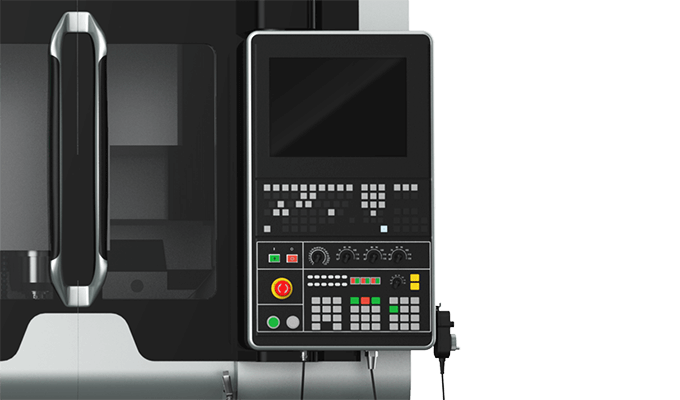

◆ 配置西门子840D sl或SINUMERIK ONE五轴联动数控系统
FEATURES
产品亮点
◆ 桥式龙门结构，配备摇篮五轴，低重心设计，短悬伸，超强刚性，减少热应变。
◆ 采用高刚性铸铁结构，优异的工程学设计，便于操作。
◆ 各轴配置光栅尺，实现全闭环控制。

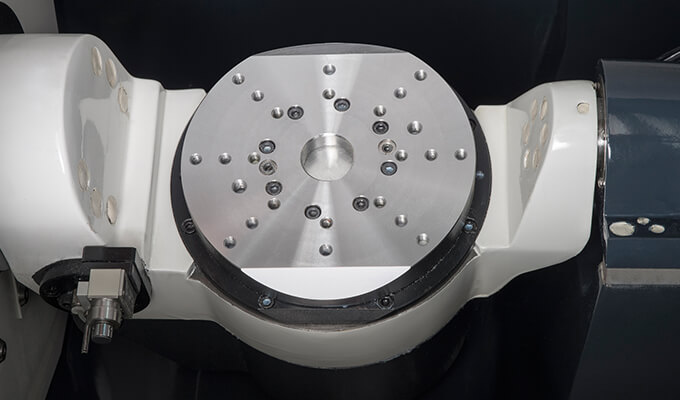

◆ A/C轴配备刹车功能，实现稳定定位加工。

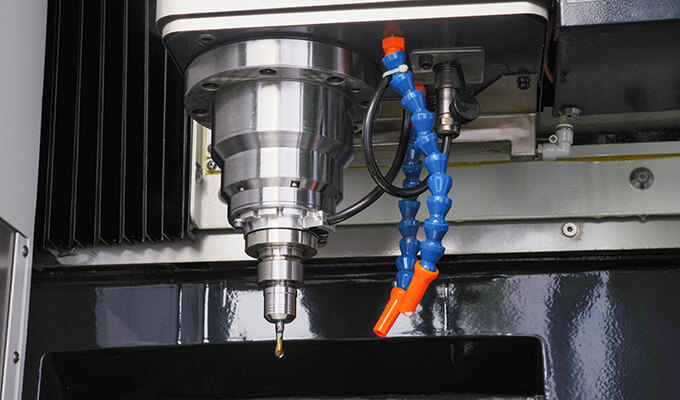

◆ 配置高精密、高转速电主轴，实现高精、高速、高效加工，可选配中心出水主轴。
◆ 多种规格链式刀库， 容量24~120T。
◆ 配置集中式自动润滑系统、自动排屑机。
◆ 可加装3D测头，实现在线纠偏，解决因工件变形而产生的质量问题。
◆ 采用西门子840Dsl系统，可实现五轴联动、RTCP刀尖跟随功能。
Specification
主要参数
| 项目 | 单位 | UGV500-5AXIS
|
| X/Y/Z轴加工行程 | mm | 500×550×500 |
| 工作台尺寸 | mm | Φ500 |
| 工作台最大负载 | kg | 300 |
| X/Y/Z轴快速移动速度 | m/min. | 36/36/30 |
| 主轴转速（最高） | rpm | 14000 |
| 锥孔规格 | — | HSK-A63 |
| 刀库容量 | 把 | 24 |
| 最大刀具直径（满刀） | mm | Φ75 |
| 最大刀具长度 | mm | 300 |
| 最大刀具质量 | kg | 8 |
主要配置
标配：
◆ 西门子 840Dsl | ◆ 加工冷却系统 |
◆ 集中式自动润滑系统 | ◆ 主轴恒温冷却系统 |
| ◆ 接触式对刀仪 | ◆ 海德汉光栅尺 |
| ◆ 外挂式手轮 | ◆ 气枪 |
| ◆ 电箱热交换器 | ◆ LED工作灯 |
| ◆ 三色警示灯带 | ◆ 安全门锁 |
| ◆ 五轴联动系统（含RTCP功能） | ◆ 防碰撞功能 |
| ◆ 电主轴 | ◆ 自动排屑器 |
选配：
◆ 高精度3D测头 | ◆ 油雾收集器 |
| ◆ 中心出水单元 | ◆ 激光对刀仪 |
| ◆ 40位链式刀库 |
配置适用机型：UGV500-5AXIS
Applications
加工应用

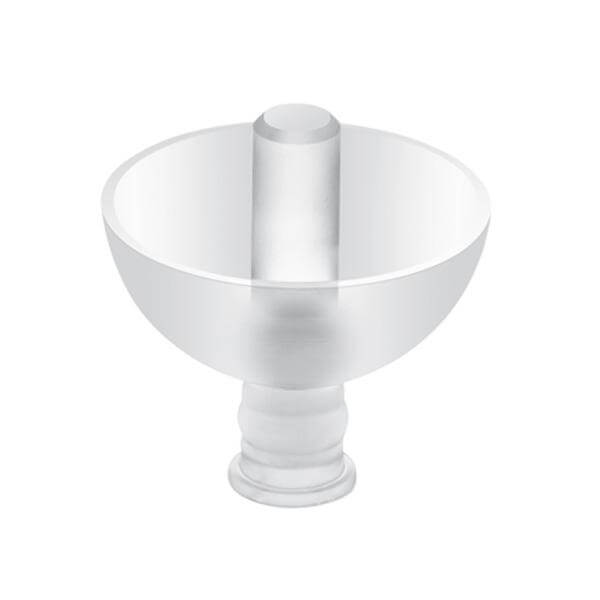

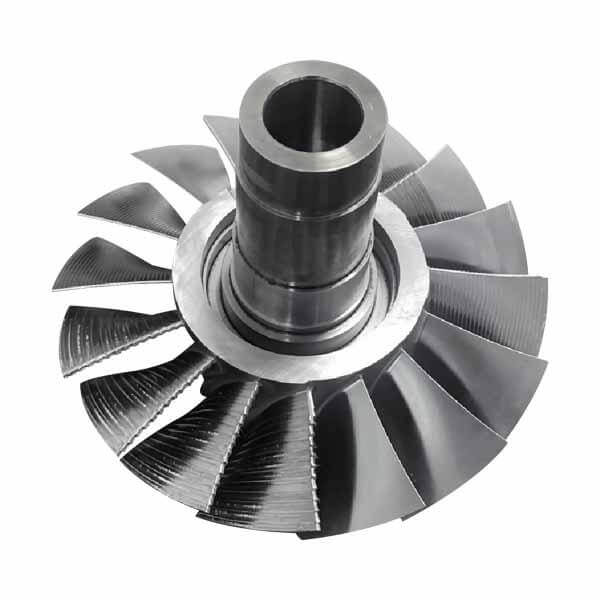

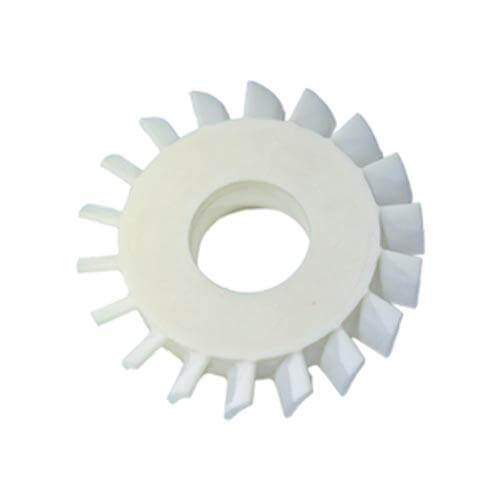

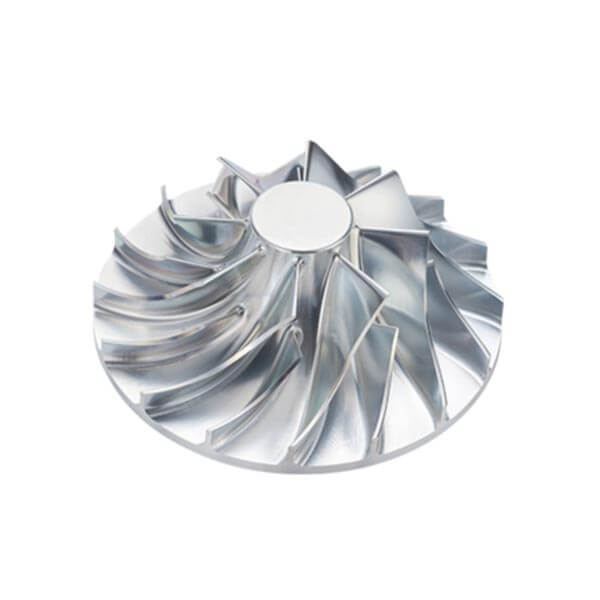

适用于航空叶轮、航空精密件、锻造轮毂、发动机壳等硬、韧材料的加工；对蓝宝石、玻璃、陶瓷等硬脆材料以及碳纤维复合材料、高温合金等材料的加工在高效、高精方面具有显著提升
