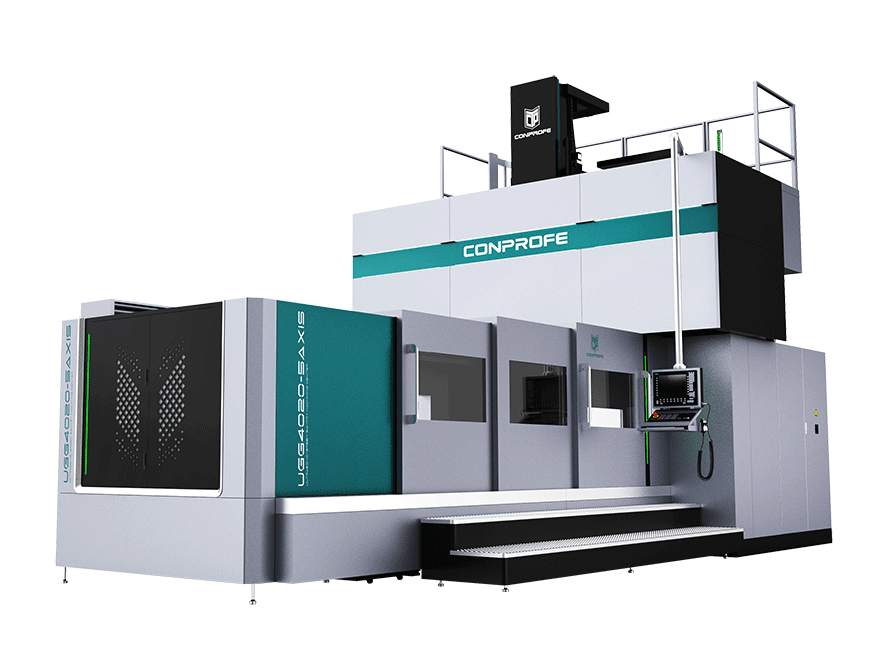

UGG4020-5AXIS
超声绿色龙门五轴联动加工中心
◆ 配置汇专自主研发智能化超声加工系统，解决难加工材料的加工痛点
◆ 可选配超临界CO2或微量润滑(MQL)冷却系统，实现清洁切削
◆ 四种结构可选（动梁 / 动梁动柱 / 定梁 / 定梁动柱）
◆ X轴行程可选 2~26米，Y轴行程可选 1.6~9米，可加工中、大型零件
◆ Z轴行程可选 0.8~2米，加工空间大，工件加工范围广广 ◆ 国际知名A/C摆头
◆ 可选全封闭防护，防尘、防爆
◆ 可加工蜂窝材料、碳纤维复合材料、有色金属材料
FEATURES
产品亮点
◆ 采用立柱、横梁固定，工作台移动的定梁式龙门结构，更适用于高速、高精度加工。
◆ 采用滚柱线性导轨和多滑块设计，在保证整机刚性的同时，具有良好的动态加工性能。
◆ Z轴采用双侧氮气平衡缸配重，可实现高速、高精度加工。
◆ X轴导轨垂直方向布置，使Z轴具有良好的刚性和精度稳定性。
◆ 两侧采用双螺旋排屑器、前侧采用链式排屑器布置，具有良好的排屑性能。

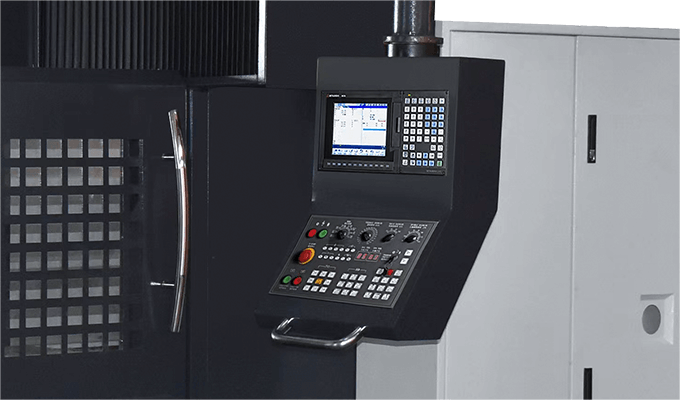

◆ 标配西门子 840D sl系统，可选配三菱M80B或FANUC 0i-MF (5)系统
Specification
主要参数
| 项目 | 单位 | UGG4020-5AXIS |
| X/Y/Z轴加工行程 | mm |
4000×2000×1200 |
| 工作台尺寸 | mm | 4000×2000 |
| X/Y/Z轴快速移动速度 | m/min. | 15/15/10 |
| 主轴转速 | rpm | 50-15,000 |
| 锥孔规格 | — | HSK-A100 |
| 刀库容量 | 把 | 40（60可选） |
| 最大刀具直径（满刀/邻空） | mm | Φ125/Φ250 |
| 最大刀具长度 | mm | 400 |
| 最大刀具质量 | kg | 25 |
主要配置
| 标配： | 选配： | |||
| ◆ 西门子 840D sl | ◆ 加工冷却系统 | ◆ 高精度测头 | ◆ 油雾收集器 | |
| ◆ 集中式自动润滑系统 | ◆ 主轴恒温冷却系统 | ◆ 激光对刀仪 | ◆ 中心出水单元 | |
| ◆ 接触式对刀仪 | ◆ 海德汉光栅尺 | ◆ 成套超声波加工单元 | ||
| ◆ 电主轴 | ◆ 外挂式首轮 | |||
| ◆ 气枪 | ◆ 电箱热交换器 | |||
| ◆ LED工作灯 | ◆ 三色警示灯 | |||
| ◆ 安全门锁 | ◆ 五轴联动系统（含RTCP功能） | |||
| ◆ 防碰撞功能 | ◆ 自动排屑器 |
配置适用机型：UGG4020-5AXIS
Applications
加工应用
适用于航空航天、船舶、新能源、汽车、电力能源、模具、冶金、石油化工、矿山机械、塑料机械、工程机械等领域大型零部件的加工

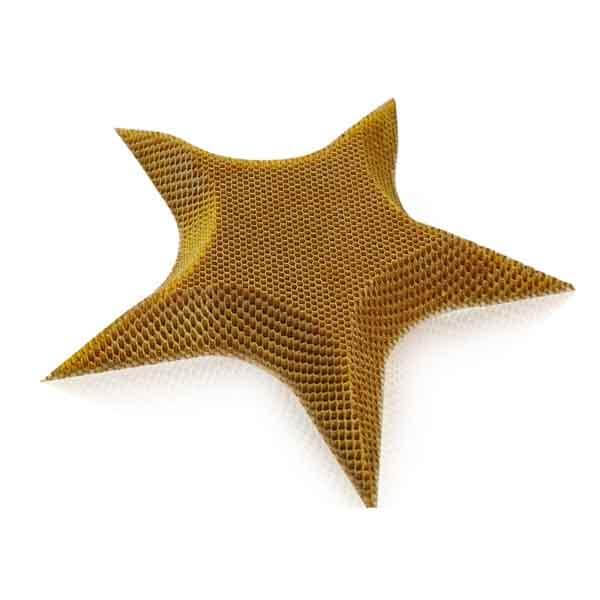

芳纶纸蜂窝五角星
