塑料成型中的随机采样-安全带扣环按钮

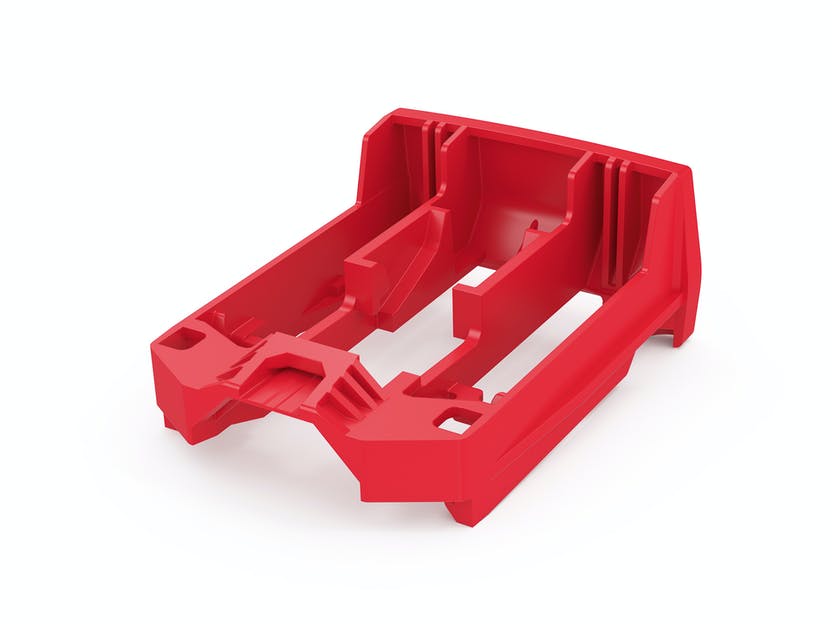

汽车安全带扣上的按钮必须符合高质量标准,以确保该安全相关组件正常工作。即使在日常使用中会产生频繁的机械应力,但在汽车使用寿命期间,按钮的稳定性必须保证为100%。

统计流程控制
蔡司工业CT检测安全带扣环按钮
成功:
  • 优化生产流程
  • 可追溯的测量结果

检验统计流程控制的样本

质量保证要求

按钮的质量保证应尽可能的全面,并应在塑料注塑模具制造后立即进行质量检验。否则,只能在安装按钮后才会发现缺陷,导致后续成本高昂,因为必须要更换整个安全相关模块。在最坏的情况下,这种缺陷可能会对安全造成损害,例如无法再使用安全带了。

蔡司工业CT检测安全带扣环按钮
蔡司工业CT检测安全带扣环按钮

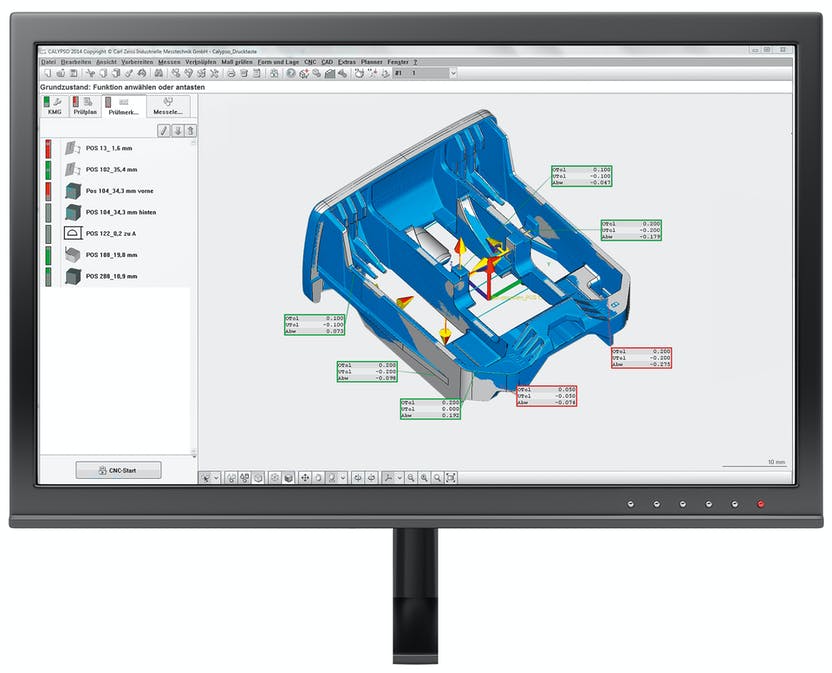

CT数据(蓝色)和CAD数据(灰色)的最佳拟合。用红色标记公差值外的测量值。

统计流程控制

定期的随机抽样保证了生产流程的质量,因为出于财务和技术的原因,不可能对每个安全带按钮进行检验。要定期采集规定的组件尺寸,并在规定时间外精确监控偏差。统计分析可以在理想的时间内停止流程,并能及早识别流程中逐渐恶化的情况。进度值的形状也能提供有关潜在缺陷原因的信息。

特征

这些特点主要决定了按钮的质量:

  • 形状的尺寸稳定性,例如,CAD模型中与规定额定值的对应关系。
  • 如适用,稳定性可能会受到腔体的限制。

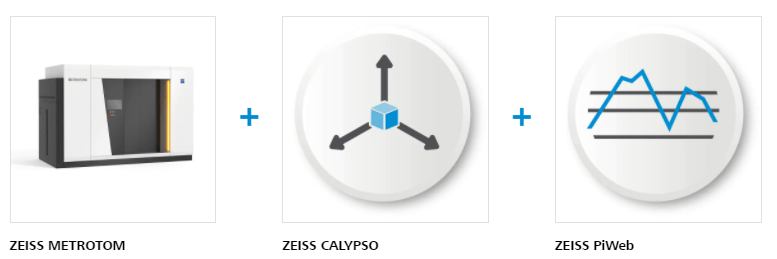

ZEISS-CT-检测

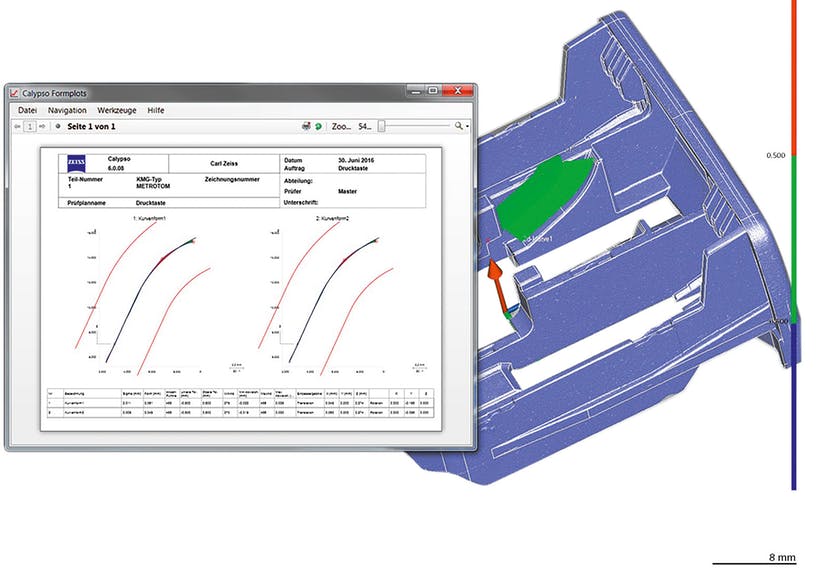

使用蔡司CALYPSO CT对组件上的曲线形状进行详细分析。
蔡司工业CT检测安全带扣环按钮
蔡司工业CT检测安全带扣环按钮

用坐标测量机进行传统检验

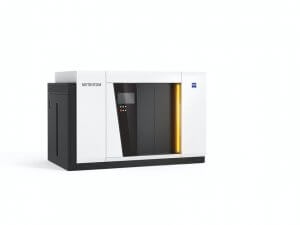

使用蔡司METROTOM计算机断层扫描,可以仅在单次扫描过程中检验流程控制范围内所采集的所有尺寸。甚至可以一次将多个组件插入CT系统并对其进行检验。根据组件尺寸,也可以进行完整的拍摄。此外,可以使用生成的Voxel体素随时检验附加尺寸,以执行补充性分析。如有需要,额定值/实际值比较的彩色显示提供了整个组件的尺寸精度的概览。蔡司METROTOM的特有优势:测量结果可靠且能够追踪,符合当前的计量标准。
