ZEISS GOM ATOS Q
蓝光三维扫描仪
ATOS Q是一款工业三维扫描仪，凭借其广泛的测量范围，可用于多种应用。除内置了我们高端自动化系统的众多功能外，ATOS Q轻巧的设计还便于运输，为用户提供了更多的便利和灵活性。
蔡司 GOM ATOS Q蓝光三维扫描仪 创新技术
全新ATOS紧凑机型
ATOS Q性能可靠，用途广泛，因此完全适用于复杂的测量和检测任务。紧凑的系统可满足较高的计量要求。
快速资料处理
光纤传输
三重扫描原理
一次三种视角精准成像
蓝光等化器
可调节均匀且不干涉的无光斑蓝光
自我监控系统
提高产品品质
中小范围适用
量测范围100~500 mm
设备轻巧易携带
测头仅重4kg，适用性广
可靠耐用：真正的ATOS传感器
在几乎所有行业中，ATOS传感器均已作为光学三维测量系统立足。其成功得益于精密的光电技术、坚固耐用的传感器设计和功能强大的软件。ATOS Q将这一成功案例推向了更高的层次：该传感器出色实现了设计、技术和性能的三合一。结果便是一个具有真正ATOS基因的多功能紧凑型系统。
蔡司GOM ATOS Q蓝光三维扫描仪 特性
全新工业级的ATOS测头
ATOS系统已成为光学三维测量领域的领导者。精密的光电子零件、工业级坚固测头设计和功能强大的运算软体，都是其成功的基础。而ATOS Q继承历代ATOS系统的优点，并在设计、技术和性能上都更佳完善，打造出了一款拥有ATOS优良DNA的多功能紧致型系统。
三重扫描原理
3 in 1的镜头感测器，其左右摄像机能够同时拍摄影像，一次测量物件即可有三个不同的视角，即可减少单次扫描次数，透过减少单次扫描(即使在复杂元件上)实现更快的测量速度，而通过避免「热点」，改散对有光泽表面的扫描效果。
自我监控系统
ATOS Q能在测量过程中结合所有检查，无论是单次量测的明确转换，还是测头移动时仍可追踪物件位置。 ATOS Q更能自动侦测环境光线，避免量测上的误差，以及在线的校正监控，随时侦测确保量测精度。在整个量测过程中提供可靠性，确保每个量测品质。
蔡司 GOM ATOS Q蓝光三维扫描仪 一机多能
ATOS Q作为一款可靠的多功能扫描设备，可完美解决复杂的测量和检测难题
多用途：ATOS Q不惧挑战

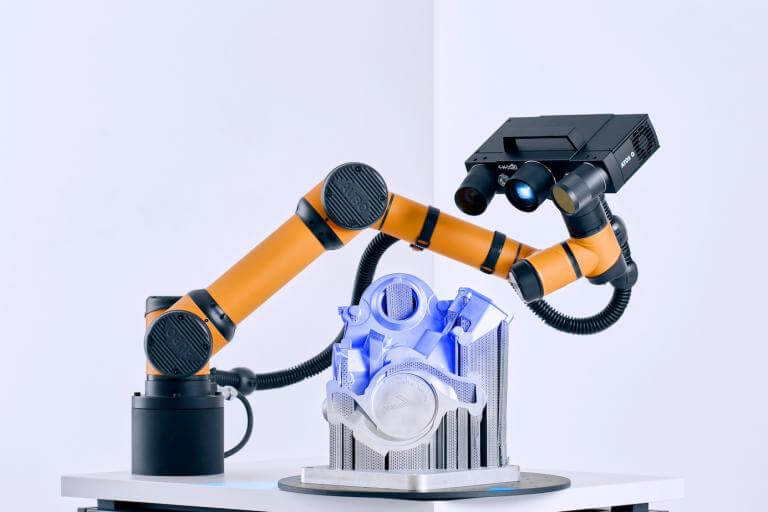

紧凑的ATOS Q传感器用途非常广泛。其可以在蔡司ScanCobot和ATOS ScanBox 4105上通过手动、半自动或全自动操作完成复杂的测量和检测任务。
手动量测

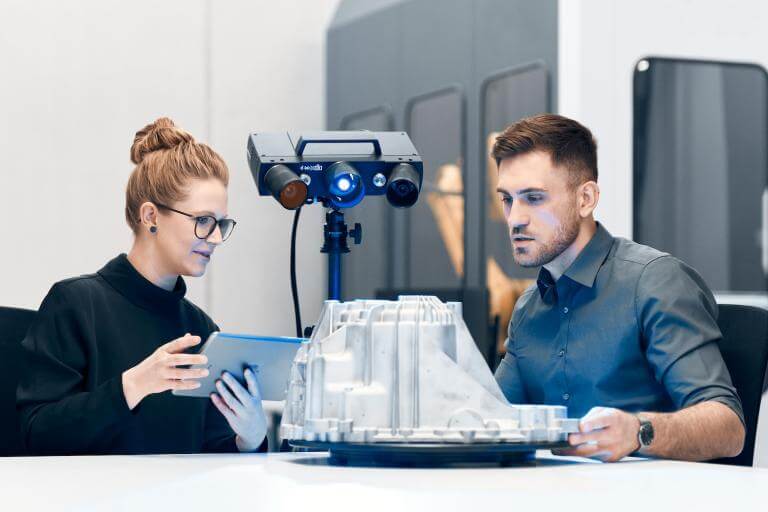

ATOS Q测头重量仅有4公斤，加上紧致型设计配合碳纤维三脚架，方便携带至任何地方进行扫描。
半自动量测
装上碳纤维三脚架或是桌面支架，配合GOM ROT 350自动转台（或其他自动转台套装），便能半自动操作
全自动量测
搭载ATOS ScanBox 4105便可升级为全自动的量测系统，能发挥其最高效能。
适用于不同行业的灵活三维扫描仪
ATOS Q是一款灵活的三维扫描仪，适用于不同行业的复杂测量和检测任务。可更换镜头确保对中小型部件进行高精度测量。由于相机位置固定，可轻松在大小测量体积间转换。
增材制造部件的质量保证
加快产品开发和发布阶段

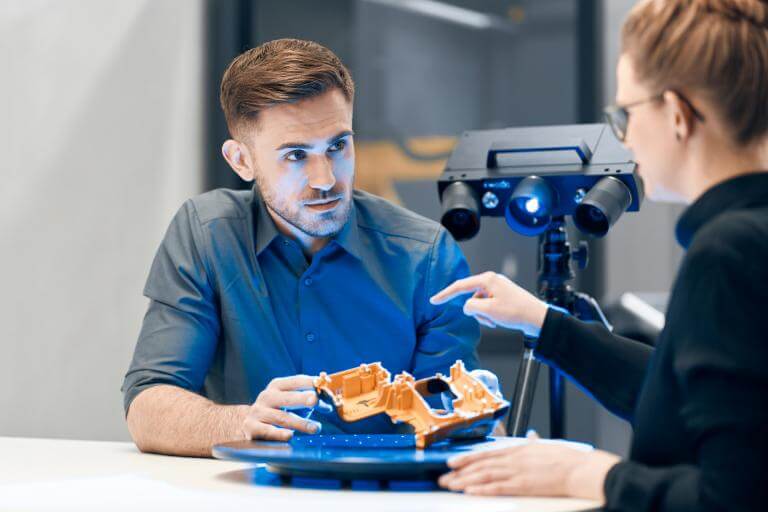

塑料部件的质量保证
加快注塑成型、吹塑成型和热成形过程的各个阶段
铸件的质量保证
优化砂模铸造、压铸和熔模铸造工艺

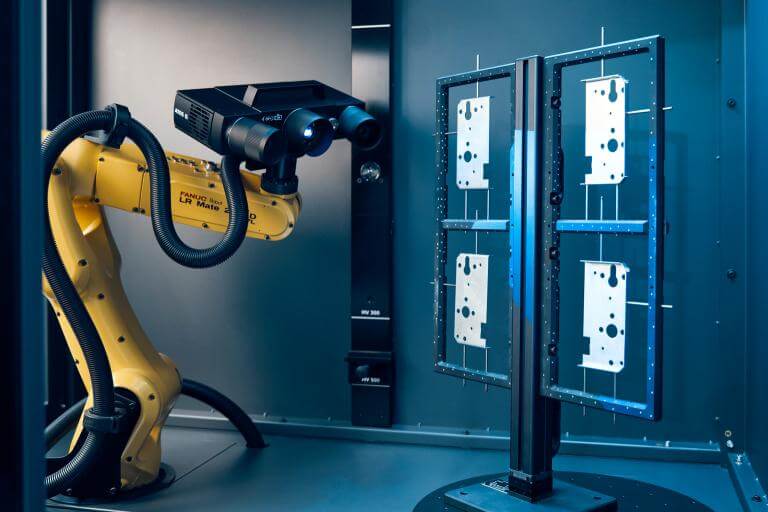

钣金件的质量保证
优化金属成形（冲压、弯曲、拉伸和压制）工艺链
有效的分析工具
蔡司INSPECT提供一站式服务
扫描、检测和报告：该软件可指导您完成整个工作流。检查标称-实际比较以及形位公差。通过简单易懂的结果，直接进行必要的修正。使用蔡司INSPECT进行综合分析，获得全面的报告，并将测量结果整合到现有流程中。
同一系列，两个版本
ATOS Q有12M和8M两种版本。传感器在扫描过程中最多可捕捉2 × 1200万或2 × 800万个坐标点。精度、分辨率和测量区域大小均可自由定义。
ATOS Q 8M | ATOS Q 12M | |
|---|---|---|
光源 | LED | LED |
单次扫描的测量点 | 800万 | 1200万 |
测量面积[mm²] | 100 × 70 – 500 × 370 | 100 × 70 – 500 × 370 |
点距[mm] | 0.04 – 0.15 | 0.03 – 0.12 |
工作距离[mm] | 490 | 490 |
重量 | 约4 kg | 约4 kg |
尺寸 | 约340 mm × 240 mm × 83 mm | 约340 mm × 240 mm × 83 mm |
线缆长度 | 10 m光纤电缆 | 10 m光纤电缆 |
操作系统 | Windows 10 | Windows 10 |
测量体积 | 50, 100, 170, 270, 350, 500 | 50, 100, 170, 270, 350, 500 |
| 2 × 800 | 2 × 1200万 |
